Помогите разобраться с мансардной крышей.

Добрый день!

Строю коттедж, стены - керамзитобетон, толщина 600 мм. В мае нужно приступать к крыше, крыша мансардная. Есть некоторые вопросы, на которые хотелось бы получить ответы от профессионалов, что бы потом хоть как-то контролировать работников.

Исходные данные:
вид дома, крыши и фасадов тут - www.plans.ru/prj/240
план стропильной кровли www.rapidshara.ru/9204
узел карнизного свеса тут - www.rapidshara.ru/9205
(перед адресами добавьте 3 w с точкой, пробелы убираем, вместо Т - точка, вместо С - слеш, по другому не смог написать адреса, а без чертежей нет смысла спрашивать)

Стропильные ноги имеют размер 50х150, по стропилам добиваем еще брус 50х50, что бы положить 200 мм утеплителя. Кровельный пирог я представляю себе таким образом:
- по стропилам с внутренней стороны обрешетка
- к ней изнутри скобами крепим Изоспан-В (стыки проклейваем паронепроницаемым скотчем)
- далее изнутри вдоль стропил прибиваем брусок 25х25 и по нему обшиваем вагонкой
- между стропил укладываем теплоизоляцию толщиной 200 мм (Роквул или Технолайт)
- укладываем пленку Изоспан-D
- вдоль стропил прибиваем брус 50х50
- потом горизонтальная обрешетка с шагом 500 мм по осям
- ондулин.

Подскажите где не прав?
Металлочерепицу не хочу потому что шумит, гибкая дорого, потому Ондулин.

И еще несколько вопросов.
1) Карниз по проекту выполнен с помощью кобылки (извините за стиль изложения, я не профессионал), зачем такая конструкция, разве не проще продлить стропила?
2) Если посмотреть на план стропил, то видно что в местах установки мансардных окон расстояние между стропилами 1800 мм, не много ли? И как исправить, если что?
3) Утеплитель планируется не до конька, а по горизонтальным стяжкам, т.е. остается маленький холодный чердачок. Как делается переход утеплителя из плоскости стропил, в плоскость стяжки, гнется лист утеплителя или? И подойдет ли изоляция Изоспан-D для горизонтальных участков?

Вот вроде и все. Заранее спасибо.

PS: дом в Тюмени.

[Zuki]

Александр, иллюстрации как-то не открылись.

насчет НА ЭТОМ ФОРУМЕ НЕЛЬЗЯ РАЗМЕЩАТЬ ССЫЛКИ! сочувствую.
может, к админам обратиться - разрешат в галерею или еще какое правильное место сложить.

[Zuki]

вернее, только первый план не открывается. остальное нормально!

[Zuki]

Сообщение от Александр.

Добрый день!

И еще несколько вопросов.
1) Карниз по проекту выполнен с помощью кобылки (извините за стиль изложения, я не профессионал), зачем такая конструкция, разве не проще продлить стропила?
2) Если посмотреть на план стропил, то видно что в местах установки мансардных окон расстояние между стропилами 1800 мм, не много ли? И как исправить, если что?
3) Утеплитель планируется не до конька, а по горизонтальным стяжкам, т.е. остается маленький холодный чердачок. Как делается переход утеплителя из плоскости стропил, в плоскость стяжки, гнется лист утеплителя или? И подойдет ли изоляция Изоспан-D для горизонтальных участков?

1. считается, что материалы карнизного свеса быстрее приходят в негодность (осадки и пр.), поэтому стропила берегут и не стремяться их вытаскивать на улицу. иначе предстоит ремонт на только карниза но и всей несущей системы. кобылки - оно не страшно. только ветрозащиту нужно вытащить за пределы стен здания - с ней может литься конденсат, да и это второй уровень гидроизоляции (если правильно уложена). к подкровельной гидроизоляции это тоже отосится!
2. просто эти 1,8м надо иметь ввиду при покупке обрешетки... вряд ли указанные 150х25h (см.чертеж карниза) это выдержат без прогиба. да и 1,0м тоже, если честно - со снегом Тюмени. в Вашем случае обрешетка опирается только в зоне стропил, на брусок 50х50, набитый сверху.
в указанных местах можно сократить пролет, если между стропилами усилить поз.6 (над окнами), закрепить к ней и стропилам перекидку из той же доски 50х150h, а потом между коньком и новой доской установить параллельно стропилам одну-две доски 50х150h. есть специальные оц.уголки с отверстиями для подобных соединений.
3. Изоспан Д - это подкровельная гидроизоляция, а не ветрозащита, ее место - под кровельным материалом! Изоспан Д не стоит класть горизонтально - пусть параллельно скату и идет, поверх обрешетки над стропилами. по нему уходит аварийная вода. В качестве ветрозащиты - слоя между теплоизоляцией и продухом, лучше укладывать Изоспан А или АМ (вариант подороже -Тyvek Soft). но тоже лучше укладывать с уклоном, хотя бы небольшим. все подобные пленки укладывают параллельно коньку, начиная от карниза, без морщин, но не "перетягивая", обязательно с нахлестом 150мм. иногда производитель рекомендует проклейку швов.

[Lex]

Сообщение от Zuki

Александр, иллюстрации как-то не открылись.

насчет НА ЭТОМ ФОРУМЕ НЕЛЬЗЯ РАЗМЕЩАТЬ ССЫЛКИ! сочувствую.
может, к админам обратиться - разрешат в галерею или еще какое правильное место сложить.

Пользуйтесь вложенными файлами. Картинки будут размещаться прямо в постах.

[Zuki]

То Александр.

1. стена "керамзитобетон" - это что? - готовые блоки, заливка в опалубку или еще какие варианты? какая предполагаемая технология???
2. есть ли в чертежах еще узлы по опиранию мауэрлата на стену(балка, куда упираются стропила понизу)? может, дадите ссылку на разрезы 2-2 и 4-4?
обычно мауэрлат (подстропильную балку) укладывают на "выборку" (типа полочки) на внутренней части стены, чтобы распор от стропил распределялся по конструкции стены. а тут он вроде как ничем не привязан, кроме "нагеля 500мм" неизвестного шага и диаметра. особенно если считать, что керамзитобетон - это все-таки не совсем бетон.
3. на чертеже карнизного свеса показана кирпичная стена толщиной 400мм, а не Ваши заявленные 600мм. Вы сами меняли толщину?

[Zuki]

То lex
Если схема лежит в личной галерее, то каким образом дать на нее ссылку?

То Александр.

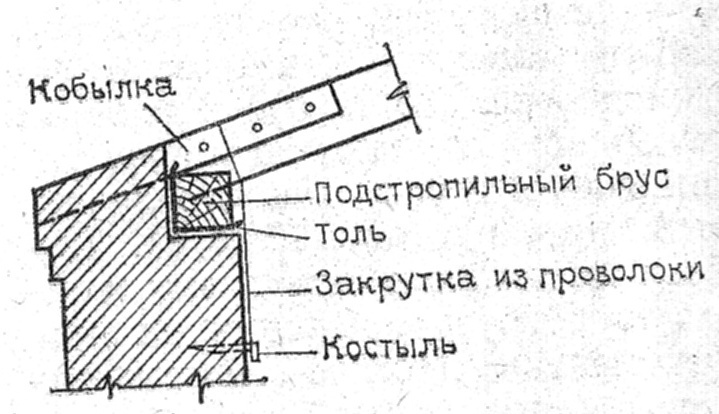

если админы дадут ссылку, то там лежит древнее изображение из махрового учебника по конструкциям. но общий смысл, мне кажется, понятен.
и на забудьте прокладку (толь, рубероид и т.п.) в местах опирания между деревом и стеной - это не только учебники, но и СНиП по деревянным конструкциям. во избежание подгнивания древесины несущих конструкций.

[Lex]

Александр - подбивайте пленку Изоспан-В прямо на стропилы, потом редкая обрешетка, после брусок для отделки.
Изоспан-D имеет маленькую паропроницаемость, я советую применить Изоспан AS или АМ.

[Lex]

Сообщение от Zuki

То lex
Если схема лежит в личной галерее, то каким образом дать на нее ссылку?

Работаем над тем, чтоб было возможным, прикреплять графический файл к постам.

То Александр.
если админы дадут ссылку, то там лежит древнее изображение из махрового учебника по конструкциям. но общий смысл, мне кажется, понятен.

Сообщение от Zuki

То Александр.

1. стена "керамзитобетон" - это что? - готовые блоки, заливка в опалубку или еще какие варианты? какая предполагаемая технология???
2. есть ли в чертежах еще узлы по опиранию мауэрлата на стену(балка, куда упираются стропила понизу)? может, дадите ссылку на разрезы 2-2 и 4-4?
обычно мауэрлат (подстропильную балку) укладывают на "выборку" (типа полочки) на внутренней части стены, чтобы распор от стропил распределялся по конструкции стены. а тут он вроде как ничем не привязан, кроме "нагеля 500мм" неизвестного шага и диаметра. особенно если считать, что керамзитобетон - это все-таки не совсем бетон.
3. на чертеже карнизного свеса показана кирпичная стена толщиной 400мм, а не Ваши заявленные 600мм. Вы сами меняли толщину?

1. Извиняюсь за неточность. Стены из керамзитобетонных блоков. Действительно, по проекту стена 400 мм., газобетонные блоки, проект куплен в интернете, без привязки к местности, проект под Московский регион. Изменяли фундамент, толщину и материал стен сами.
2. Других узлов по опиранию мауэрлата нет. Разрезы 2-2 и 4-4 даны только для высотной привязки перемычек у стропил, и окон. Выборки в стене нет. Как крепить тоже вопрос? Мне советуют засверлиться вертикально в стену на глубину 600 мм, и заколотить шпильки 20 мм диаметром, а так же проволочной петлей к анкеру на внутренней стене.
