Керамическая черепица Laumans. Некачественный материал

[Сижу на крыше]

Посмотрел на свою орфографию сам прибалдел извиняюсь спешка

[ben]

Керамика в норме. Чем крепили? Больно похоже на саморезы

[Kumah]

Пришёл ответ. Если коротко, то вот суть ответа:
Прямолинейность (Geradlinigkeit) -0.3 %
Симметричность (Gleichmaessigkeit) – 0,4 %
Норма <= 1,5 %
Завод предлагает сильно визуально выдающуюся черепицу заменить.

Hallo,

anbei wie besprochen zunächst das Prüfzertifikat aus Dezember 2014 – hierbei handelt es sich in der Entnahme für die Prüfung, die am 10.11.2014 stattfand um Prüflinge aus genau der Produktionscharge, die an diesem Bauvorhaben geliefert ist.

Für die Erfüllung der EN 1304 erfolgt die Messung nach den Vorgaben der Prüfnorm DIN EN 1024 wobei über eine definierte Strecke die Höhenunterschiede ermittelt werden. Die Toleranzgrenze ist mit einer Abweichung von 1,5 % festgelegt. Im Prüfzeugnis erkennen Sie, dass die Geradlinigkeit mit einem Abweichungswert von 0,30 % und die Gleichmäßigkeit der Form mit einem Wert von 0,40 % angegeben ist – beide Werte liegen somit deutlich innerhalb der vorgegebenen Grenzen.

Bernd hat die Fotos vom Bauvorhaben auf unserem Server abgespeichert, so dass wir uns diese vorhin anschauen konnten. Wir bedauern, dass dort offensichtlich einige Ziegel in der Dachfläche vorhanden sind, die sichtbar aufsperren. Dies kann z. B. dann entstehen, wenn der untere Ziegel eine leichte Verkrümmung nach unten aufweist und der überdeckende Ziegel dabei nach oben verkrümmt ist, oder über die Diagonale eine leichte Verkrümmung aufweist.

Wir können – um vor Ort eine einvernehmliche Lösung zu erreichen - nur vorschlagen, dass solche Ziegel, die deutlich sichtbar aufsperren, aus der Dachfläche ausgetauscht werden und wir hierfür kostenlosen Ersatz zur Verfügung stellen. Im nachvollziehbaren Rahmen (Stundennachweis und Menge der ausgetauschten Ziegel) können wir uns auch eine Übernahme des Arbeitsaufwandes über eine Naturalleistung vorstellen.

Bitte besprechen Sie diese Vorgehensweise mit Ihrem Kunden und lassen Sie uns wissen ob dieser Lösungsvorschlag praktikabel ist.

Mit freundlichen Grüßen

i.A.
Monika Bielen

[Kumah]

Сообщение от ben

Чем крепили? Больно похоже на саморезы

Да, саморезами. Думаете надо только клямерами? Ранее крепили на саморезы и никаких проблем не знали. Клямерами честно говоря не любим, так как муторно и долго, либо руки не "заточены" под быструю работу с клямерами. Керамику делаем раз в год, поэтому скорее всего не знаем всех нюансов и хитростей данного сегмента кровельной индустрии.

[ben]

Да, клямерами правильнее. Черепицу всегда вязали, а не прикручивали. Просто, судя по фото, у вас черепица вроде пережата саморезами, носики все вверх торчат. Клямер как раз не допускает сильного прижатия черепицы к обрешетке.

[Kumah]

Если кому интересно, то общение с немцами продолжаем. Вот очередной ответ на просьбу пояснения как высчитывается норма DIN EN 1304:

Hallo Sergej,

Bernd hat mir die Zeichnung eures Kunden weitergeleitet.

Anbei erhaltet ihr einen Auszug aus dem Normtext bezüglich des Versuchsaufbaus bei der Ermittlung der Flügeligkeit. Der Versuchsaufbau ist genormt - die Abbildung zeigt eine alte, analoge Vorrichtung, in heutiger Zeit ist die Messvorrichtung oftmals auch digital durch Laserabtastung.

Vereinfacht dargestellt werden über eine definierte Strecke in eine Fläche (einem Rechteck bzw. Parallelogramm, in der Regel über 2/3 der Gesamtlänge des Prüflings) die Höhenabstände ermittelt und dann über eine Formel die prozentuale Abweichung auf die Gesamtstrecke bezogen errechnet.

Частичный перевод вложенного файла:
5.3.1.2.2 Контрольно-измерительное приспособление
Для проведения измерений может быть использовано любое контрольно-измерительное приспособление, которое позволяет проводить измерения согласно принципу, описанному в абзаце № 5.3.1.2.1 и согласно порядку проведения измерений, описанному в абзаце 5.3.1.2.3. Контрольно-измерительное приспособление подобного типа схематически показано в приложении А.
5.3.1.2.3 Проведение измерений
Две черепицы соединяются фальцевым соединением таким образом, чтобы определить контактную линию на нижнем ребре фальцующей черепицы или выпуклости на зафальцованной черепице. (в желобке фальцевого соединения, или, в случае шпунтовой черепицы, на поверхности черепицы).
На этих контактных линиях берется отрезок в 2/3 от общей длины черепицы (LT ) таким образом, чтобы 4 измерительные точки в проекции образовывали прямоугольник или параллелограмм (см. изображение 13). У некоторых видов черепицы отрезок в 2/3 (LT ) от общей длины может оказаться слишком большим. В этом случае нужно выбрать настолько большой отрезок, насколько позволяет форма черепицы. Замеряются отклонения (Н) до 0,5 мм между точкой D и плоскостью, образованной точками A, B и С.

[Kumah]

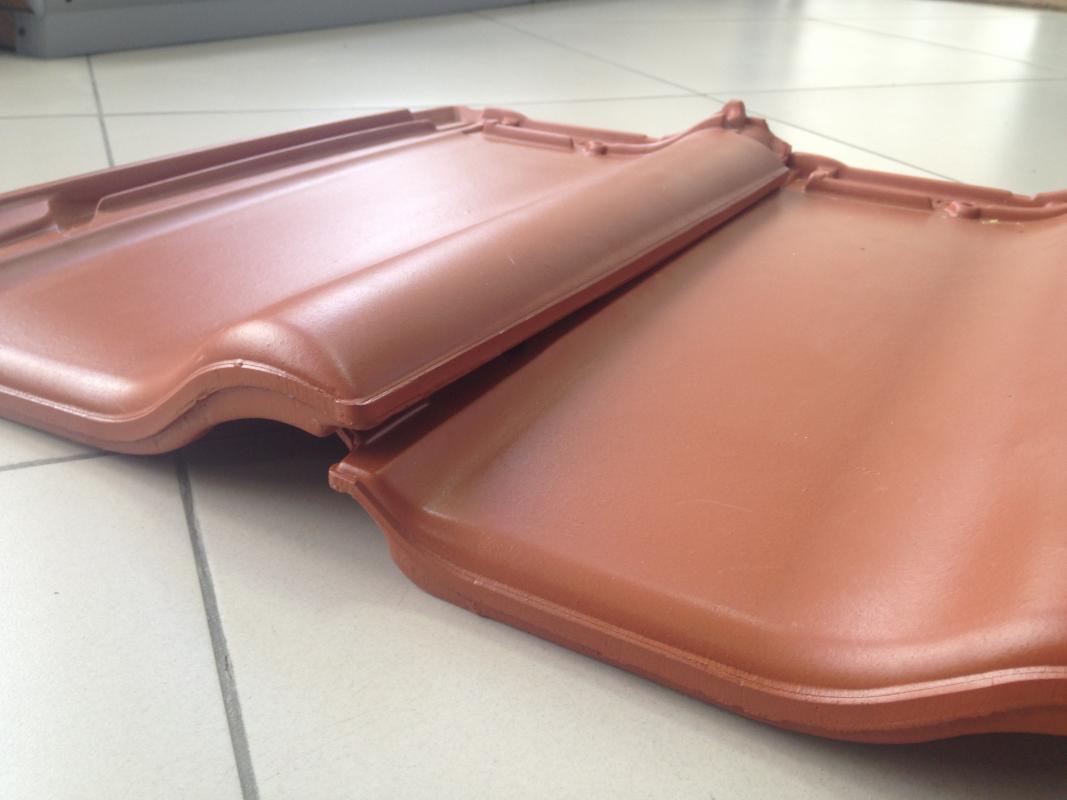

Вот ещё фотографии черепицы. Помогите, пожалуйста, коллеги: как её шлифовать, что сделать чтобы стык на краю черепицы не был 1,5 см.? При чём некоторые черепицы со стыком до 3 см. (эти мы вообще выкидывать собираемся - благо их не так много)

[ben]

Хм, да она риально кривуля. хорошо, что производитель не морозится. Обратились бы вы в лабораторию. Хотя может и проканает ваш замер как аргумент к замене
