СТРОПИЛЬНЫЕ СИСТЕМЫ

СОЕДИНЕНИЕ СТРОПИЛ



От действия различных сил на стропила зависят и способы их соединения (рис. 1).

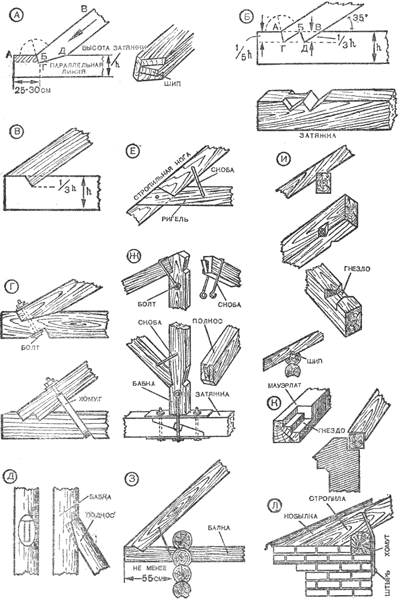

Рис. 1. Сопряжения (врубка) стропил:

А — одинарным зубом; Б — двойным зубом; В — соединение стропил в конец затяжки; Г — дополнительное соединение сопряжений с помощью болтов и хомутов; Д — соединение подкоса с бабкой; Е — соединение сковороднем вполдерева; Ж — соединение подкосов, бабок и затяжек скобами, болтами и хомутами; 3 — устройство свеса с помощью балки и затяжки; И — крепление стропилы к бревнам сруба и мауэрлату; К — примыкание концов стропил к мауэрлату; Л — выравнивание прогиба кровли с помощью «кобылки» и обрешетки.

Стропильная нога, врубленная в затяжку (В), с силой давит на конец затяжки АБ (рис. 1,А). Это может вызвать откол крайнего верхнего куска затяжки (заштрихован).

Чтобы конец стропильной ноги не скользил по затяжке, не скалывал ее, ногу врубают зубом, шипом или одновременно и тем и другим.

Концы затяжки не скалываются, если врубка выполнена на расстоянии не менее 25—30 см. Делается это так. На расстоянии ¼ высоты затяжки проводят пунктиром линию, параллельную грани затяжки. Образованный угол АБВ делят пополам и проводят линию деления через вершину угла Б до пересечения с пунктирной линией затяжки. Точку пересечения обозначают буквой Г. Соединяют ее с точкой Д (нижняя сторона стропила) и получают очертание зуба. В затяжке выдалбливают гнездо, а в стропильной ноге вырубают шип.
атяжкажк
Площадь опоры стропильной ноги увеличивается, если ее врубают в затяжку двойным зубом (рис. 1,Б). Обычно высота первого зуба составляет 1/5 толщины затяжки, второго — 1/3 ее толщины, но они могут быть и одинаковыми по величине.

Для первого зуба на затяжке делают и упор и шип, а на стропиле — проушину; для второго зуба делают только упор.

Врубая стропила в конец затяжки, зуб отодвигают как можно дальше (рис. 1, В). Высота зуба при этом должна равняться 1/3 высоты затяжки.

Для прочности стропильные ноги дополнительно скрепляют болтами или хомутами (рис. 1, Г). Поскольку болты несколько ослабляют сечение стропильных ног и затяжек, то предпочтение обычно отдается хомутам.

Соединяя подкосы с бабкой, в ней долбят гнездо, а в подкосе вырубают шип (рис. 1, Д).

Ригель в стропильные ноги врезается сковороднем в полдерева и крепится болтом или нагелем. Для большей прочности этот узел можно скреплять дополнительно скобой (рис. 1, Е).

Бабки и подкосы висячих стропил соединяются врубкой, а для большей прочности еще и скобами, хомутами. Составная затяжка сращивается зубом, металлическими накладками и болтами. Скрепляется затяжка с бабкой хомутом (рис. 1, Ж).

Чтобы крыши зданий имели свес, необходимый для отвода воды от стен, затяжки или стропильные ноги выпускают за линию стены. У деревянных зданий свес должен составлять не менее 55 см (рис. 1, З).

Стропильные ноги могут опираться не только на затяжки и потолочные балки, но и на бревна сруба. В этом случае в бруске (бревне) делают гнездо или шип (рис. 1,И).

В каменных, кирпичных, бетонных и подобных им зданиях по всему периметру наружных стен укладывают балки или брусья — мауэрлаты, на которых с помощью шипов и гнезд крепят стропила. Для экономии древесины вместо сплошных мауэрлатов можно использовать и отдельные бруски (рис. 1, К).

Когда стены толстые и свес большой, а балки укладывают по внутреннему краю стены, возможен прогиб в кровле. Чтобы этого не было, мауэрлат следует положить с отступом от внутреннего края стены. Место прогиба выравнивают, прибивая к концам стропильных ног «кобылку» — доску на ребро.

Чтобы крышу не подняло ветром, стропила обязательно скрепляют со стеной. Если стены из камня, кирпича и т. д., на стропила надевают хомут из проволоки толщиной 4—6 мм или вьют из тонкой проволоки тросики и закрепляют концы за штырь или ерш, вбитый в стену. В деревянных рубленых стенах стропила скрепляют скобами со вторым венцом сруба(рис. 1, Л).
