ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ ТАКОТТА



ПОЛЕЗНО ЗНАТЬ: Данная инструкция по монтажу металлочерпицы подходит почти ко всем, распространенным у нас в России, типам металлочерепицы.

Предлагаемая инструкция по монтажу металлочерепицы позволит Вам быстро и правильно произвести монтаж металлочерепицы ТАКОТТА на кровле. Подробное описание каждого этапа монтажа металлочерепицы позволит избежать ошибок, которые могут возникнуть при обустройстве кровельной системы.

Крыши из металлочерепицы очень популярны в России и ближайшем зарубежье. В основном такая ситуация складывается благодаря не сложному монтажу, но нелзя забывать, что без специальных навыков кровельного мастерства вам не справиться.

Под металлочерепицей легко выполнить утепление кровли по скатам, грамотно подобрав кровельный пирог, подходящий для региона проживания и в соответствии с тамошними погодными условиями.

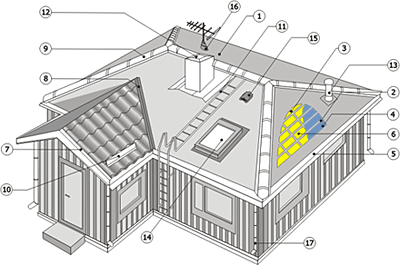

takotta схема

1 Металлочерепица
2 Обрешетка
3 Контробрешетка
4 Гидроизоляция Никофол
5 Карнизная планка
6 Утеплитель
7 Торцевая планка
8 Накладка ендовы
9 Коньковая планка
10 Снегозадержатель
11 Лестница
12 Печная труба
13 Вентиляционный выход
14 Мансардное окно
15 Кровельный вентилятор
16 Антенный выход
17 Водосточная система


КАК ОБРАЩАТЬСЯ С МЕТАЛЛОЧЕРЕПИЦЕЙ


Погрузка и разгрузка металлочерепицы должна осуществляться аккуратно, во избежание механических повреждений поверхности материала.
Переносить листы можно, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.

takotta монтаж

ДОПОЛНИТЕЛЬНАЯ ОБРАБОТКА ЛИСТОВ

Резка листов металлочерепицы производится ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места срезов, сколов и повреждений защитного слоя должны быть окрашены специальной краской для предохранения листа от коррозии.
Для резки металла не используйте шлифмашинку с абразивными кругами (болгарку)!

takotta инструкция

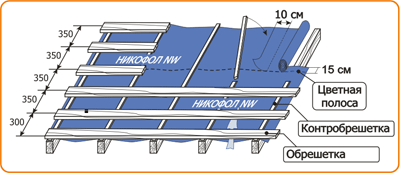

МОНТАЖ ОБРЕШЕТКИ. ВЕНТИЛЯЦИЯ ПОДКРОВЕЛЬНОГО ПРОСТРАНСТВА

Для обеспечения вентиляции подкровельного пространства важное значение имеет правильно смонтированная контробрешетка и обрешетка. В качестве гидроизоляции под металлочерепицу используйте антиконденсатные пленки, например Никофол NW. Расстелите пленку вдоль карниза.
Обеспечьте провисание пленки между стропилами 1-2 см. Поверх пленки, вдоль стропил, прибейте бруски контробрешетки (минимальное сечение брусков 40х25 мм). Смонтируйте обрешетку на контрообрешетку с шагом, соответствующим шагу волны металлочерепицы.
Выходящая на карниз доска должна быть на 10 - 15 мм толще других.

takotta монтаж

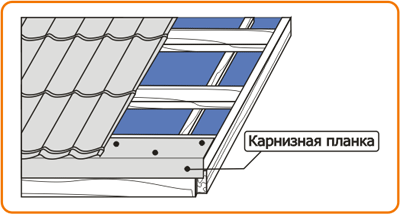

МОНТАЖ КАРНИЗНОЙ ПЛАНКИ

Карнизная планка защищает нижний край обрешетки от воздействия атмосферных осадков.
Прибейте карнизную планку к обрешетке оцинкованными гвоздями, в шахматом порядке, с шагом 30 см.
Нахлест планок по длине 10 см.

takotta инструкция

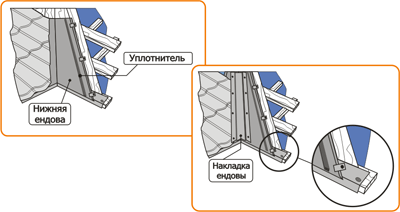

МОНТАЖ ЕНДОВЫ

В местах примыкания одного ската к другому установите ендовы и накладки ендовы.
Планка нижней ендовы укладывается на сплошную обрешетку из доски, причем нижний край ендовы укладывается поверх карнизной планки.
Между металлочерепицей и планкой нижней ендовы применяется самоклеящийся пористый уплотнитель.
Для придания кровле завершенного и эстетичного внешнего вида после монтажа листов металлочерепицы прикрепите накладку ендовы.
Накладка ендовы крепится к листам металлочерепицы в верх волны, с шагом 30 - 50 см.

takotta монтаж

МОНТАЖ ТОРЦЕВОЙ ПЛАНКИ

Торцевая планка крепится снизу вверх саморезами, с шагом 40 см.
Нахлест планок по длине 10 см.

takotta металлочерепица

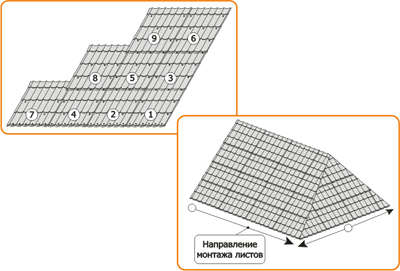

МОНТАЖ КРОВЕЛЬНЫХ ЛИСТОВ

Монтаж металлочерепицы на двускатной крыше начинается с левого или с правого торца ската.
В первом случае, следующий лист устанавливайте под последнюю волну предыдущего.
Во втором случае, следующий лист - на последнюю волну предыдущего.
Монтаж листов металлочерепицы на шатровой крыше следует начинать с середины ската и, равномерно укладывая их, двигаться в разные стороны.
Капиллярная канавка каждого предыдущего листа должна быть накрыта последующим.
Листы металлочерепицы равняются по краю карнизной планки.
Внимание: обрезки листов, использованных на одном скате невозможно использовать на других скатах.

takotta металлочерепица

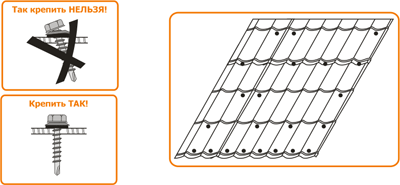

ПРАВИЛЬНОЕ КРЕПЛЕНИЕ ЛИСТОВ САМОРЕЗАМИ

Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке.
Расход саморезов примерно 6-8 шт. на 1м.кв.
Схему крепления листов смотрите на рисунке.

takotta монтаж

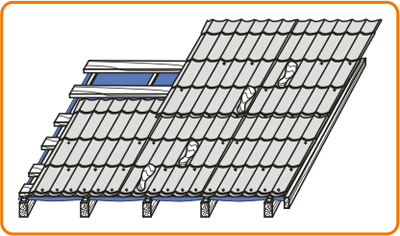

КАК ПЕРЕДВИГАТЬСЯ ПО КРОВЕЛЬНОМУ ЛИСТУ

При передвижении по металлочерепице используйте обувь с мягкой подошвой.
Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки.
Не наступайте на гребень волны!

takotta инструкция

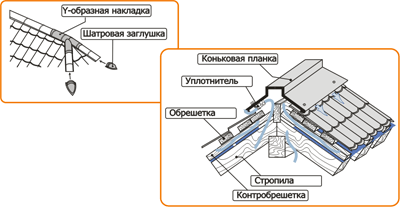

МОНТАЖ КОНЬКА

Для вентиляции подкровельного пространства листы не должны сходиться под коньковой планкой вплотную друг к другу. По верхнему краю металлочерепицы приклейте уплотнительную ленту. Конек прикрепите к листам саморезами в верхней точке каждой второй волны.
Нахлест планок по длине 10 см.
Для монтажа полукруглого конька на шатровых крышах применяются специальные элементы (накладки конька формы «Y», шатровые заглушки).

takotta металлочерепица

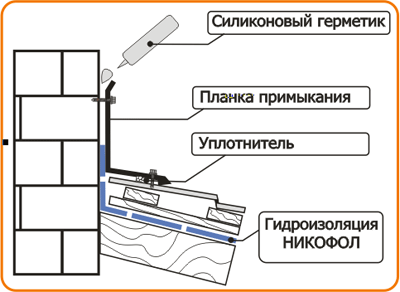

ПРИМЫКАНИЕ К СТЕНЕ

На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель, как показано на рисунке. Нахлест планок по длине 10 см.
Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

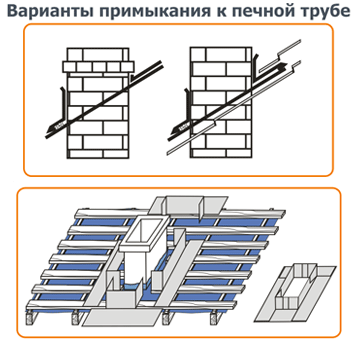

Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке).
Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например, Экобит).

takotta металлочерепица

takotta монтаж

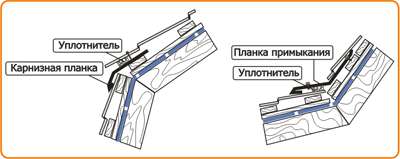

МОНТАЖ ИЗЛОМОВ КРОВЛИ

На внешних изломах используется карнизная планка.
Между верхним листом и карнизной планкой приклейте уплотнитель.
На внутренних изломах используется планка примыкания.
Между нижним листом и планкой примыкания приклейте уплотнитель.

takotta инструкция

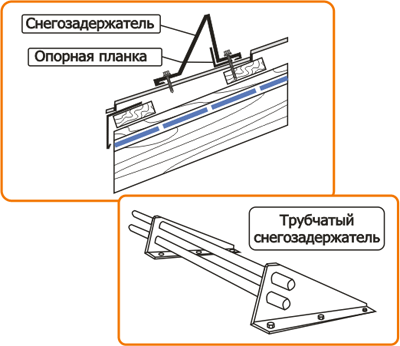

МОНТАЖ СНЕГОЗАДЕРЖАТЕЛЕЙ

Для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков необходимо устанавливать снегозадержатели.
Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку.
Чтобы прикрепить снегозадержатель непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.

takotta металлочерепица
