ИНСТРУКЦИЯ ПО МОНТАЖУ ВИДЖО (WIJO)

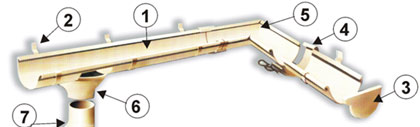

1. Монтаж кронштейна желоба:
Первый и последний кронштейн монтируются на расстоянии 10 см от концов торцевой доски. Максимальное расстояние между кронштейнами - 60 см. Кронштейны привинчиваются к торцевой доске так, чтобы минимальный уклон желоба был 5 мм /1м. Быстромонтируемый кронштейн, изогнутый в соответствии с уклоном кровли, привинчивается таким же образом .
2. Монтаж торцевой детали желоба:
Выдавите уплотнительную массу на конец желоба . Установите торцевую деталь желоба на место и прижмите ее. Закрепите торцевую деталь с помощью винтов или заклепок.
3. Монтаж воронки: Вырежьте в желобе отверстие. Согните края отверстия вниз с помощью клещей. Установите воронку на место и загните язычки вокруг краев желоба.
4. Монтаж желоба:
Желоб поднимают на предназначенные для него кронштейны круглым краем наружу, язычки кронштейнов загибают вокруг краев желоба.
5. Монтаж соединительной детали желоба: Установите концы желобов друг напротив друга, поместите задний край соединительной детали вокруг задних краев желобов и защелкните фиксатор.
6. Расчет промежуточной трубы: Отрежьте промежуточную трубу от водосточной трубы в соответствии с расчетной таблицей.

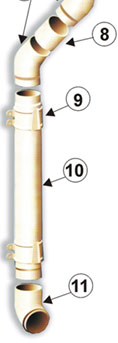

7. Монтаж водосточной трубы и ее фиксатора:
Смонтируйте нижний и верхний фиксатор на стену рядом с участками присоединения водосточной трубы. Если интервал между фиксаторами составит более 2 м, добавьте промежуточный фиксатор. Закрепите части водосточной трубы друг к другу и к воронке с помощью винтов или заклепок. Затем зажмите клинья фиксатора.
|
