Конструкция оклада

Оклад состоит из четырех основных элементов, в конструкцию которых входит слой теплоизоляции. Нижний элемент утепленного оклада имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. Для лучшей гидроизоляции мансардного окна, в комплект к окладу EHN-AT Thermo входят водоотводящая планка, которую рекомендуется устанавливать под наклоном на расстоянии 30 см над окном, а также специальные поролоновые клинья, которые предохраняют кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.

Элементы оклада:

1. верхний элемент оклада с утеплителем;
2. нижний элемент оклада с утеплителем и эластичным фартуком;
3. боковые элементы с утеплителем;
4. водоотводящая планка;
5. кляммеры;
6. защитные поролоновые клинья;
7. планка, поддерживающая верхний ряд черепицы.

Оклад EЕV может применяться при установке мансардных окон в кровле, крытой листовой медью (EE CU) или титан-цинком (EE TC). Медь и титан-цинк считаются наиболее долговечными материалами. При таком кровельном покрытии необходимо устанавливать специальный оклад из такого же материала. Конструкция боковых элементов оклада EEV облегчает его соединение с кровельным материалом по методу «в наклад».

Оклады EE из меди и титан-цинка изготавливаются на заказ.

При покупке медного или титан-цинкового оклада обращайте внимание на то, что внешние накладки на мансардное окно тоже должны быть изготовлены из соответствующего материала.

Оклады типа EE рекомендуется устанавливать в крыши с углом наклона:

EEV - от 15° до 90°;
EEJ - от 20° до 90°.

Конструкция оклада

Оклад состоит из четырех основных элементов.Все боковые элементы имеют загнутые кромки, что делает процесс соединения оклада с металлическим покрытием более простым и безопасным. Соединение элементов оклада и кровельного покрытия Оклады для фальцевых, медных и титан-цинковых кровель EEV, EEJпроисходит методом фальцовки.


Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы.

Конструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент подбирается под соответствующий тип кровельного покрытия. Конструкция верхнего и боковых элементов оклада сохраняет свободное пространство между окладом и оконным коробом, что дает возможность дополнительно утеплить приподнятые элементы оклада.
Оклад ESA, EZA-P, EHA-P для изменения угла монтажа окнаСпециальные уголки, входящие в комплект оклада, позволяют изменять угол наклона мансардного окна относительно плоскости крыши. Для лучшей гидроизоляции окна в комплект оклада также входит водоотводящая планка, которую рекомендуется устанавливать под наклоном на высоте 30 см над окном, и специальные поролоновые клинья, защищающие кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.

Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы;
4. кляммеры.

Универсальный утепленный изоляционный оклад EHN-AT/G Thermo предназначен для установки двустворчатого окна-балкона FGH-V P2 Galeria. Оклад позволяет герметично соединить окно с любым кровельным покрытием с высотой профиля до 90 мм, в том числе с черепицей и металлочерепицей.

Дополнительное утепление обеспечивается минераловатной теплоизоляцией, наклееной по всему периметру оклада.

Окно-балкон FGH-V P2 Galeria и двустворчатое мансардное окно с приподнятой осью поворота створки FDY-V U3 Duet proSky имеют одинаковую высоту нижней створки, поэтому их можно установить в комплексе c помощью специального оклада K__/G.

Оклад EHN-AT/G Thermo рекомендуется устанавливать в крыши с углом наклона от 35° до 55°.

Элементы оклада:

1. ​верхний элемент оклада с утеплителем;
2. нижний элемент оклада с утеплителем и эластичным фартуком;
3. боковые элементы с утеплителем;
4. водоотводящая планка;
5. кляммеры;
6. защитные поролоновые клинья;
7. планка, поддерживающая верхний ряд черепицы.

Конструкция EFW - оригинальное решение, которое позволяет эффективно освещать подкровельное пространство, расположенное под плоской крышей или под крышей с малым углом наклона. Применение конструкции увеличивает угол расположения мансардного окна на 15° относительно плоскости крыши, обеспечивая минимально необходимый для нормальной работы угол. В систему EFW можно устанавливать открывающиеся и "глухие” окна для крыши.

Наиболее часто используется для дополнительного освещения естественным светом промышленных помещений и складов, а также при реконструкции чердаков, расположенных под крышами с малым углом наклона.

Стандартный оклад предназначен для одиночной установки мансардного окна в плоскость крыши. Существуют также комбинированные системы EFW для установки окон в горизонтальных группах. При этом расстояние между окнами должно быть не менее 30 см.

Конструкция EFW рекомендована к установке в плоские кровельные покрытия, толщина которых не превышает 8 мм (2 слоя по 4 мм).

Конструкция EFW предназначена для установки в крыши с углом наклона от 0° до 15°.

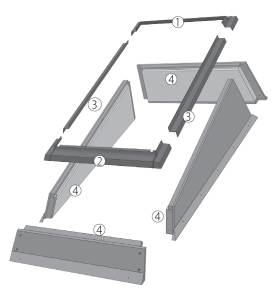

Конструкция оклада

Система EFW состоит из двух частей: деревянного короба с дополнительным теплоизоляционным материалом и оклада, соединяющего окно с кровельным материалом. В комплект входят монтажные уголки. После установки в крышу необходимо изолировать соединения конструкции с кровельным покрытием в соответствии со строительными нормами по кровельным работам.

Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы оклада;
4. деревянный короб с утеплителем.

Оклад EUV/B предназначен для установки карнизного окна в группе с мансардным окном, расположенным в плоскости кровли.

Оклад для карнизного комплекса окон состоит из следующих элементов:

• изоляционный оклад для мансардного окна;
• элементы, соединяющие мансардное и карнизное окна;
• деревянная накладка для внутренней отделки места соединения окон.

Оклад типа EUV/B изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий.

Оклад EUV/B  предназначен для монтажа в крыши с углом наклона от 15 до 55°.
Оклад EUV-L/B предназначен для "чешуйчатых" кровельных покрытий.

Конструкция оклада

Оклады для карнизного комплекса EUV/B, EUV-L/BОклад для карнизного комплекса EUV/B состоит из изоляционного оклада для мансардного окна, элементов, соединяющих это окно с карнизным окном, элементов, защищающих карнизное окно и металлических карнизных накладок.

Элементы оклада:

1. оклад к окну для крыши (без нижнего элемента);
2. элемент, соединяющий окно для крыши и карнизное окно;
3. изоляционная накладка из алюминия;
4. утеплитель;
5. боковые водостоки;
6. карнизная планка;
7. профиль-накладка;
8. кляммеры.

Коньковый оклад ER дает возможность объединить мансардные окна, расположенные по разные стороны конька крыши в единый комплекс. Окна соединяются между собой с помощью верхней части комбинированного оклада. Коньковый комплекс – отличное решение, которое позволяет эффективно осветить помещение с помощью «верхнего» света и создать уникальный архитектурный облик кровли и мансарды.

Для свободной и удобной эксплуатации высоко расположенных мансардных окон, рекомендуется использовать системы автоматического управления. В коньковом комплексе также рекомендуется устанавливать белые влагостойкие окна PTP U3, PTP-V U3 в связи с повышенной влажностью в самой верхней точке подкровельного пространства - коньке.

В зависимости от глубины посадки окна в кровлю и типа кровельного покрытия, компания FAKRO представляет различные типы коньковых окладов:

• для глубины посадки N: оклад ERN-H;
• для глубины посадки V: оклады ERV-S, ERV-Z, ERV-L.

• для высокопрофилированного типа кровельного покрытия: оклад ER_-Z;
• для "чешуйчатой" кровли: оклад ER_-L.

Конструкция предназначена для установки в крышах с углом наклона от 15° до 55°, при этом угол между окнами внутри помещения должен составлять от 70° до 150°. Коньковый оклад может быть изготовлен из алюминия, меди или титано-цинка.

Конструкция оклада

Оклады ERN-H, ERV-S, ERV-Z, ERV-L для конькового комплексаОклад ER состоит из двух изоляционных окладов для окон для крыши ( без верхних элементов и водоотводящих планок), универсального элемента, соединяющего два окна в коньке крыши и декоративной планки для внутренней отделки соединения окон.

Элементы оклада:

1. нижний элемент оклада;
2. элемент, соединяющий два окна;
3. кляммеры;
4. боковые элементы оклада.

Конструкция оклада

Оклад KM состоит из элемента, соединяющего два окна и боковых элементов к нижнему окну. В комплект также входят специальные поролоновые клинья, защищающие кровельную систему в зоне окна для крыши от проникновения пыли, листьев и снега.

Элементы оклада:

1. элемент, соединяющий два окна;
2. боковые элементы оклада;
3. кляммеры;
4. защитные поролоновые клинья;
5. деревянная планка для внутренней отделки соединения окон.
