Монтаж водосточной системы Lindab / Линдаб (Швеция)

Инструкция по монтажу водостоков Lindab

Вы можете произвести монтаж водосточных систем Lindab (Линтаб) быстро и просто благодаря точно разработанной системе аксессуаров, не используя клеи, герметики, а также прочие вспомогательные средства.

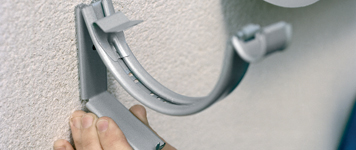

1. Крюки

Пометьте карандашом места загиба крюков из расчета заданного наклона желобов. Мы советуем делать наклон желоба не менее 2,5 мм/пог.м.

Сначала необходимо установить наименьший и наибольший крюки. Затем натяните между ними веревку, обозначив до желоба. Установку других крюков нужно осуществлять при соблюдении линии, заданной веревкой. Примерное расстояние между крюками должно равняться 600 мм. Далее необходимо закрепить крюки шурупами. Когда длина желоба больше 10 м., он устанавливается посредине трубы. Загибая крюки, нужно сделать поправку на угол, с учетом того, что передний край желоба должен быть на 6 мм. ниже заднего. С помощью крюкогиба Lindab (КВО) гнуть крюки станет значительно легче.
Установите крюк KFK на карнизную доску, располагающуюся вертикально. Используйте крюки SSK для кровель с углом от 7˚ до 45˚ и наклонным карнизом.

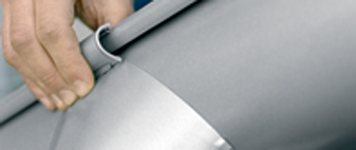

2. Воронки

Отметив расположение приёмной воронки, выпилите отверстие. Далее следует подогнуть кромки получившегося отверстия вниз плоскогубцами. Для проделывания отверстия нельзя использовать зубило. Затем следует закрепить воронку на желоб, зацепив за кромку желоба задним фальцем, и защелкнуть замок.

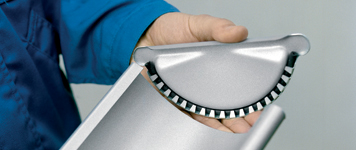

 3. Заглушки желоба

Установка заглушек на торцах желоба происходит в следующем порядке: приложите заглушку к торцу и надавите на нее; постукивая ладонью по заглушке, заведите торец желоба за лапки замка заглушки; окончательно осадите заглушку киянкой или резиновым молотком. Также заглушку можно устанавливать на подвешенный столб.

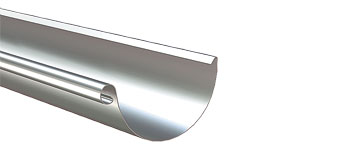

 4. Желоба

При использовании крюков с замками-защелками необходимо вставить желоб в крюк, при этом его задняя кромка должна быть заведена за кронштейн люка. После этого желоб располагают внутри крюка и защелкивают замок. Использование этих крюков позволяет установить желоб как до монтажа кровельного покрытия, так и после.

При применении крюков типа KFL, KFK, KFM необходимо вставить желоб любой кромкой в люк, заведя ее выступ в фиксатор.

При вертикальном расположении карнизной доски используйте крюки KFK, если под углом SSK

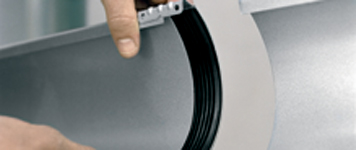

5. Соединители желобов

.Далее следует накинуть соединитель желоба стороной, противоположной замку, на заднюю часть желоба и отцентрировать соединитель по стыку желобов. Защелкните замок, подтянув перед этим фронтальную часть соединителя к желобу. Затем загнув губку-фиксатор, необходимо застопорить замок.

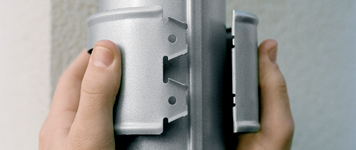

6. Держатели водосточных труб

Прямо друг под другом установите держатели на стену из расчета не менее 2 штук на одну трубу. Обратите внимание, что максимальное расстояние между держателями – 2 метра. Для того, чтобы закрепить держатель к кирпичной стене просверлите отверстие для шипа и забейте его на нужную глубину. Держатель, крепящийся шурупами, необходимо использовать для деревянной стены. Далее следует вставить трубу в держатели и защелкнуть замки. Используйте плоскую отвертку, вставив ее в замок и осторожно повернув, если необходимо открыть замок держателя.

7. Водосточные трубы

Выбрав длину промежуточной части трубы, установите вместе с угловыми частями водосточной части трубы. Далее нужно присоединить их к воронке. Затем в водосточную трубу нужно вставить нижнее колено. Длина захода колена в трубу позволяет в некоторых пределах отрегулировать положение водосточной трубы. При установке сливного колена следует закрепить его заклепкой или шурупами. Затем всю водосточную систему следует выровнять и защелкнуть замки держателей.

При монтаже водосточной системы с дренажом применяйте коннекторы, дренажные трапы и фильтры.

Внимание!  Необходима полная очистка поверхности от обрезков и металлической стружки после монтажа, потому что остатки металла со временем ржавеют и могут повредить пластиковое покрытие.
