Инструкция по монтажу композитной черепицы Метробонд (Бельгия)

Метробонд

Композитная черепица Метробонд производства Metrotile (Бельгия)

  • 100% проверенный материал безупречного качества
  • Письменная гарантия
  • Доставка в Ваш город на Ваш объект
  • Цена ниже при заказе монтажа

Смотреть цены Инструкция по монтажу Инструкция по монтажу

Основные элементы кровли

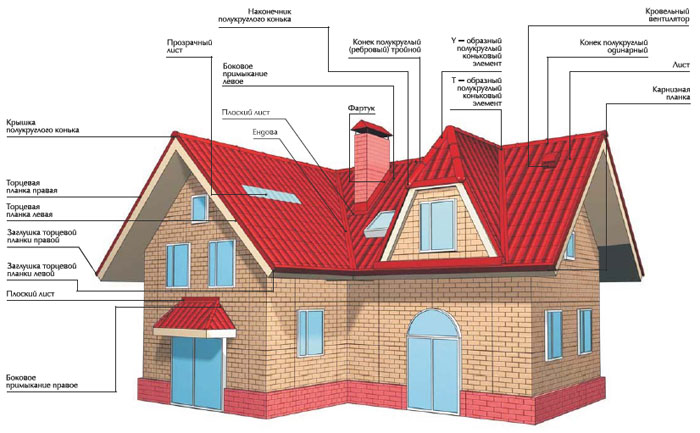

Данная схема сможет дать Вам понимание основных кровельных элементов и назначение аксессуаров Метробонд.

Метробонд. Общий рисунок монтажа

1. Подготовка стропильной конструкции, контробрешетка



Монтаж стропильной конструкции производится согласно проектной документации и СНиПом, необходимо учитывать также нагрузки, производимые снегом и ветром в данной местности. Минимальный уклон ската при применении композитной черепицы составляет 1:5 (примерно 12 градусов). Когда некоторые составные части кровли имеют меньший уклон, нужно сделать их стопроцентную гидроизоляцию (например, по сплошному деревянному настилу рулонными наплавляемыми битумными материалами) и осуществлять монтаж композитной черепицы в декоративных целях.

 Метробонд. Монтаж. Рис. 1-1

Рис. 1-1

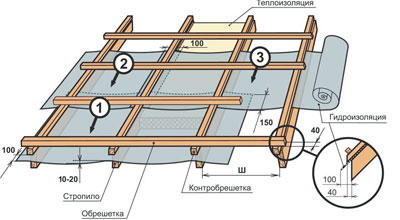

Торцы стропил нужно запиливать вертикально. На стропила Рис. 1 -1 кладется антиконденсатная гидроизоляция. Специалисты рекомендуют применять следующие модели: Ютакон-140, Никофол NW, DELTA MAXX, а также их аналоги. Если толщина утеплителя равна толщине стропила, используются супердиффузионная гидроизоляция Тайвек или Никофол HP. Монтаж гидроизоляции осуществляется горизонтальными полотнами, начиная от карниза, снизу вверх, с вертикальными нахлестами не менее 150 мм и с горизонтальными нахлестами не менее 100 мм. Также необходимо обеспечить провисание пленки между стропилами на 1-2 см. Стыковка полотен по вертикали осуществляется по стропиле. Первое полотно гидроизоляции необходимо свешивать ниже края стропил на 100 мм. Гидроизоляцию не доводят до конца в верхней части ската до конька на 100 мм для вентиляции пространства ВК-2 Рис. 1 - 2.
Контробрешетка набивается по стропилам, поверх гидроизоляции, брусок сечением 50x50 мм, для создания вентиляционного канала ВК-1, крепежа гидроизоляции и создания вентиляции подкровельного пространства Рис. 1 – 2 – А. Нижний торец бруска контробрешетки необходимо запиливать вертикально и свешивать за край стропила на 40 мм. Рис. 1 – 1


 Метробонд. Монтаж. Рис.1-2

Рис. 1-2

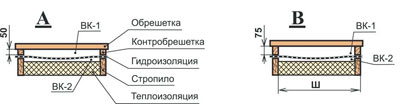

Контробрешетку необходимо выполнять из брусков сечением 50х75 мм для увеличения сечения вентиляционного вентиляционного канала ВК – 1, если угол уклона кровли составляет менее 20˚ Рис. 1 – 2 – В. При наличии ендовы в конструкции кровли осуществление монтажа гидроизоляции и контробрешетки необходимо начинать с ендовы (в соответствии  с П 4.8). При монтаже теплоизоляции необходимо убедиться в наличии вентиляционного канала ВК-2 между теплоизоляцией и гидроизоляцией.
ВНИМАНИЕ! Вентиляционные каналы ВК-1 и ВК-2 являются обязательным условием правильной работы кровельной системы!  Таким образом можно избежать образования конденсата и намерзания льда на кровле. При использовании супердиффузионной гидроизоляции Тайвек вентиляционный канал ВК-2 отсутствует


2. Монтаж обрешетки



Для обрешетки необходимо использовать деревянные бруски сечением 50x50 мм, если шаг стропил Ш Рис. 1 - 2. не превышает 1000 мм. Если шаг стропил больше, сечение брусков увеличивается в соответствии с рекомендациями проектировщика. Влажность материала не может превышать 20% от сухого веса. Монтаж обрешетки необходимо производить снизу вверх. Нижняя обрешетина приколачивается на расстоянии 20 мм от нижнего торца бруска контробрешетки Рис. 2 – 1 и необходима для фиксации нижнего ряда листов Рис. 2 - 1 Выноска I. Бруски обрешетки стыкуются на брусках контробрешетки. Длина брусков обрешетки должна быть равна или более двух пролетов между стропилами.

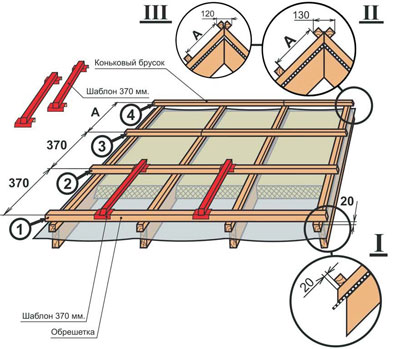

Следует обратить внимание на то, чтобы расстояние между нижними гранями обрешетин было равно 370 мм! Это необходимое условие для образования замка между стыкуемыми листами композитной черепицы способствует обеспечению надежной гидроизоляции, ветрозащите и эстетичному виду кровли. Для этого необходимо использование шаблонов, изготовленных из подручных средств Рис. 2 - 1. Верхний ряд обрешетки образует нерегламентированное расстояние А до конька. Оптимальной длиной стропила является такая его длина, при которой A=370 мм, что соответствует целому листу Метробонд (MetroBond), Метророман (MetroRoman), Метрошейк (MetroShake), Метрошейк-II (MetroShake-I)I, Метроклассик (MetroClassic). Коньковые бруски обрешетки, предназначенные для крепления полукруглых коньковых элементов, крепятся по обе стороны от конька на расстоянии 130 мм. Рис. 2 - 1 Выноска II.

Коньковые бруски обрешетки, предназначенные для крепления ребровых коньков, предварительно обтесываются и закрепляются по обе стороны от конька на расстоянии 120 мм. Рис. 2 - 1 Выноска III. При наличии ендовы в конструкции кровли бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм. Подробно монтаж в ендове описан в разделе 1.8

 Метробонд. Монтаж. 1-3

Рис. 2-1



3. Монтаж черепицы на карнизе



  1. Установка карнизной доски. Толщина карнизной доски должна быть равна 40 мм.
  2. Надежное закрепление карнизной доски к стропилам гвоздями.

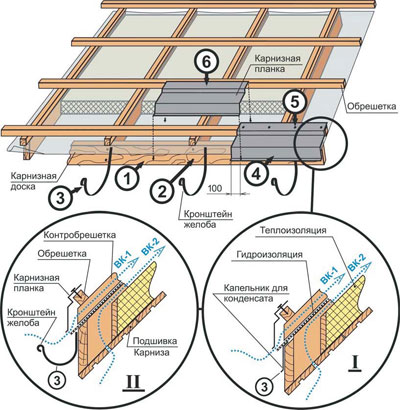

  3. Установка кронштейнов крепления водосточных желобов на карнизную доску Рис.3 – 1
    Выноска II. Если Вы не собираетесь монтировать водостоки, установите на карнизную доску капельник для конденсата Рис. 3 - 1 Выноска I. Капельник для конденсата изготавливается из карнизной планки Рис. 3 - 2. Расход карнизной планки при этом увеличится вдвое.
  4. Установка карнизного элемента, начиная от края карниза.
  5. Крепление карнизного элемента 4 гвоздями.
  6. Установка остальных карнизных элементов с нахлестом не менее 100 мм.



Метробонд. Монтаж 3-1

Рис. 3-1

ВНИМАНИЕ! При монтаже карниза необходимо убедиться в том, что:
- гидроизоляционная пленка лежит поверх карнизной доски, так, чтобы осуществлялся беспрепятственный сток конденсата в желоб водосточной системы Рис 3 – 1 Выноска II или на капельник для конденсата Рис 3 – 1 Выноска I;
- капельник карнизной планки должен выходить в водосточную систему;
- между гидроизоляцией и карнизным элементом должно быть оставлено пространство для доступа воздуха в подкровельную вентиляцию по вентиляционному каналу ВК-1 пунктирная линия;
- в подшивке карниза имеются каналы для доставки воздуха в подкровельную вентиляцию по вентиляционному каналу ВК-2 пунктирная линия.


Метробонд. Монтаж 3-2

Рис.3-2



4. Монтаж черепицы на скате кровли



Укладку листов следует производить с нахлестом в направлении сверху – вниз (нижний элемент должен заходить под верхний). В процессе укладки листы из верхнего ряда (уже закрепленные вверху) приподнимаются, а под них заводится следующий лист. После этого верхняя часть нового ряда листов вместе с нижней частью предыдущего ряда должна прибиваться к обрешетке.

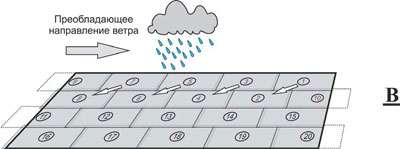

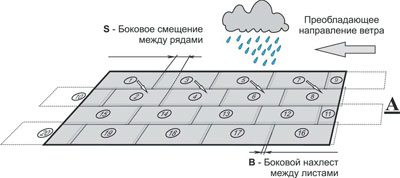

ВНИМАНИЕ! В процессе выбора порядка укладки листов в каждом ряду необходимо учесть преобладающее направление ветра в данной местности Рис. 4 - 1 – A или Рис..4 - 1– В.


 Метробонд. Монтаж. Рис 4-1-A

Рис. 4-1-A

Метробонд. Монтаж. Рис 4-1-B

 Рис. 4-1-B

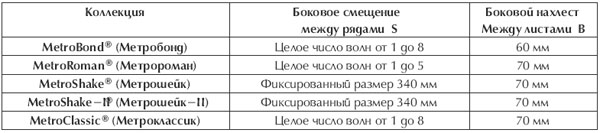

Листы устанавливаются в шахматном порядке с боковым смещением S между рядами. В местах нахлестов не должно сходиться более трех листов. Боковое смещение между рядами S и боковой нахлест между листами B см. Рис. 4-1 необходимо выбрать в зависимости от коллекции композитной черепицы согласно таблице:

Метробонд. Монтаж. Таблица

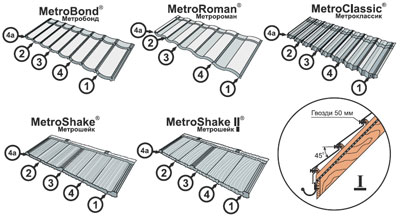

На Рис. 4-2 показано, в какие точки и в какой последовательности нужно забивать гвозди в зависимости от коллекции композитной черепицы. Эти схемы приведены на тот случай, когда последующий в ряду лист накладывается слева на предыдущий. Если лист оказывается последним в ряду, то для закрепления его свободного края используется гвоздь 4а. Гвозди необходимо забивать под углом 45° к поверхности материала Рис. 4 - 2 Выноска I.

Метробонд. Монтаж. Рис 4-2

Рис. 4-2

Шляпки гвоздей могут покрываться краской и засыпаться каменной посыпкой, если это необходимо. Посыпка и краска поставляются в виде ремкомплекта.

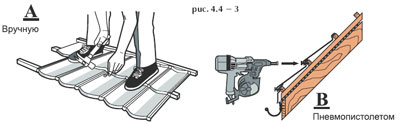

Гвозди забиваются как вручную (Рис. 4-3–А), так и при помощи пневмопистолета (Рис. 4-3–В). При применении пневмопистолета монтаж можно вести снизу вверх, находясь ниже монтируемого листа.


Метробонд. Монтаж. 4-3

Рис. 4-3

Евробонд. Монтаж. 4-4-А

Рис. 4-4-А

Перед установкой верхнего ряда листов нужно измерить расстояние А Рис. 2-1. В зависимости от расстояния А возможно есть несколько вариантов крепления верхнего ряда листов. Можно сразу приступать к монтажу верхнего ряда листов, если расстояние А =370 мм.

Кровли. Монтаж 4-4-В

Рис. 4-4-В

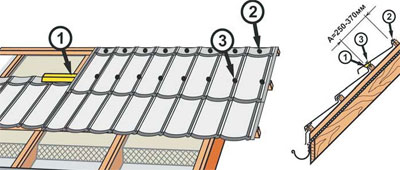

Возможно сдвинуть один ряд на другой в том случае, если расстояние А располагается в пределах 250-370 мм. При таком варианте листы крепят сверху, а гвозди забивают в вершину профиля листа.  Для сохранения расчетных значений предельной нагрузки, производимой снегом и ветром, необходимо забить на лист 8 гвоздей. Между листами устанавливается уплотнитель. Рис. 4 - 4 – В

Метробонд. Монтаж.4-4-С

Рис. 4-4-С



5. Монтаж черепицы на фронтоне

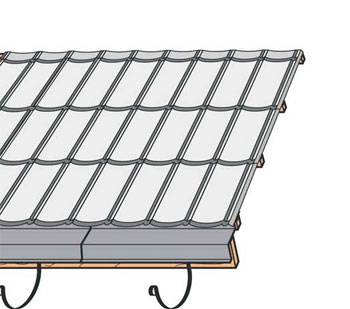

Метробонд. Монтаж. 5-1

Рис. 5-1

Метробонд. Монтаж. 5-2

Рис.5-2

Метробонд. Монтаж. 5-3

Рис. 5-3

Метробонд. Монтаж 5-4

Рис. 5-4

Метробонд. Монтаж 5-5

Рис. 5-5

 Кровельные листы монтируются заподлицо с торцами брусков обрешетки. Рис. 5 – 1

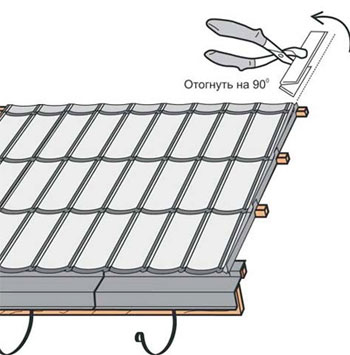

Используя ручное гибочное приспособление, следует отогнуть вверх на 90˚ края листов на расстояние 30-40 мм. Рис. 5-2

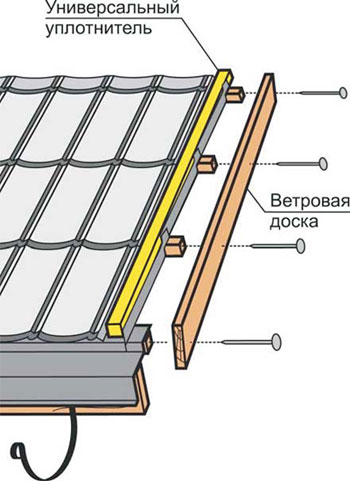

К торцам брусков крепится ветровая доска сечением 25х130 мм.
ВНИМАНИЕ! Верхняя кромка ветровой доски должна быть выставлена так, чтобы торцевая планка едва касалась фигурными зубцами поверхности кровельных листов. Универсальный уплотнитель наклеивается на кровельные листы. Рис. 5-3

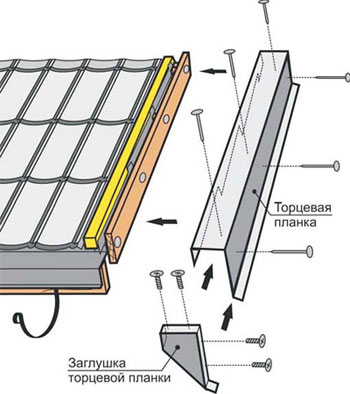

Произведение монтажа торцевых планок осуществляется снизу вверх. Заглушка торцевой планки должна закрывать нижний торец первой от карниза торцевой планки. Заглушку вставляют внутрь торцевой планки, герметизируют силиконом и крепят на 4 саморезах. Перед фиксацией все торцевые планки должны быть выложены на ветровой доске. Необходимо убедиться, что планки лежат правильно и ровно, а затем следует прибить их к ветровой доске -  по 5 – 6 гвоздей на одну планку Рис. 5 - 4.
Полукруглый конек может применяться вместо торцевой планки.

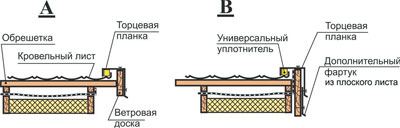

Сечение узла крепления торцевой планки см. Рис. 5-5–А. Под торцевую планку необходимо подложить изготовленный из плоского листа дополнительный фартук, когда толщина кровельного пирога на фронтоне больше 130 мм. Рис. 5 - 5 – В.


6. Монтаж черепицы на коньке



Метробонд. Монтаж. 6-1-2

Рис. 6-1 и 6-2

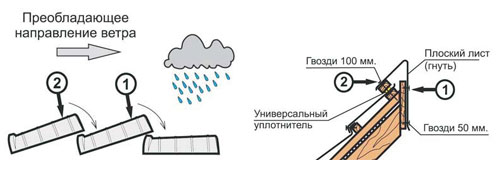

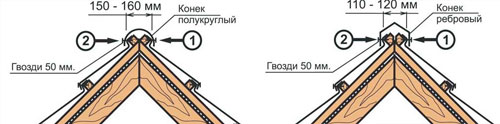

Коньковые элементы прибиваются с помощью гвоздей к верхним брускам обрешетки (Рис. 6-1 и Рис. 6-2). Конек выполняется согласно Рис. 6-4, когда кровля односкатная. Изготовление плоского листа следует производить согласно уклону кровли и толщине стропил. Укладка полукруглых коньковых элементов производится по схеме Рис. 6-3

 Метробонд. Монтаж. 6-3-4

Рис. 6-3 и 6-4

Во избежание попадания влаги и снега между коньковым элементом и коньковым брусом необходимо уложить универсальный уплотнитель.

Метробонд. Монтаж. 6-5

Рис.6-5

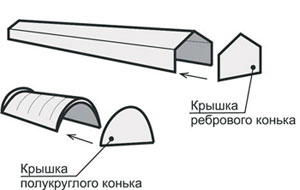

При необходимости торцы коньков должны быть закрыты заглушками.



7. Монтаж черепицы на вальмовой кровле

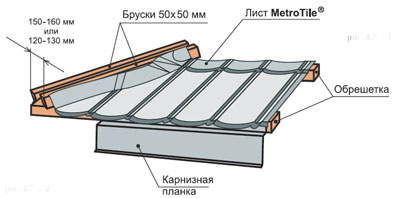

На обрешетку крепятся бруски 50х50 мм вдоль вальмового конька, на расстоянии 150-160 мм, необходимом для крепления полукруглого конькового элемента или на расстоянии 120-130 мм, необходимом для крепления ребрового конькового элемента.Рис. 7 – 1
Листы Metrotile примыкают к вальме и готовятся согласно Рис. 7-2 и 7-3. Для этого нужно отмерить необходимый размер листа и в соответствии с ним отмечается линия сгиба на листе. К ней делается припуск 50 мм и наносится линия реза. Далее заготовку отрезают по линии реза Рис. 7-2.

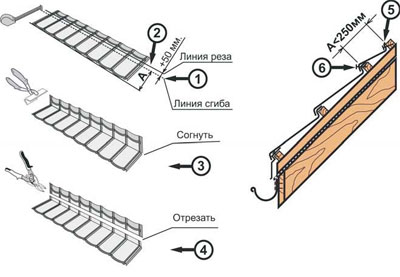

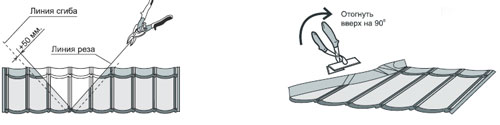

Край загибают вверх на 90˚ по линии сгиба с помощью ручного или специального инструмента Рис. 7-3. Замеры производятся на кровле, но сгибание и резку листов необходимо производить на земле.


 Метробонд. Монтаж. 7-1

Рис. 7-1

Метробонд. Монтаж. 7-2-3

Рис. 7-2 и 7-3

Метробонд. Монтаж 7-4

Рис. 7-4

Необходима укладка уплотнителей перед монтажом вальмовых коньков. Уплотнители устанавливаются вдоль бруса конька. Дальнейшее крепление вальмовых коньков осуществляется аналогично креплению обычного конька. Коньковые полукруглые элементы укладываются как на Рис. 7 – 4.



8. Монтаж черепицы в ендове

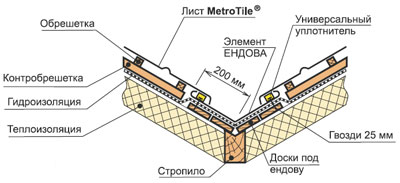

Слева и справа от линии ендовы крепятся доски толщиной 25 мм под ендову на ширину не менее 200 мм Рис. 8-1

Метробонд. Монтаж. 8-1

Рис. 8-1

Смонтированную по скатам гидроизоляцию укладывают поверх гидроизоляции, уложенной вдоль ендовы с нахлестом не менее 150 мм.
Элементы ендова крепятся к ендовым доскам гвоздями снизу вверх, начиная от карниза с нахлестом 100 мм. Гвозди необходимо забивать на максимально возможном расстоянии от линии ендовы и на расстоянии 30 мм от верхнего края. Каждый последующий элемент вдвигается в предыдущий и крепится гвоздями. Рекомендуется установить универсальный уплотнитель вдоль бортика стены.
ВНИМАНИЕ! Элемент ендова поставляется без каменной посыпки.

Метробонд. Монтаж. 8-2

Рис.8-2

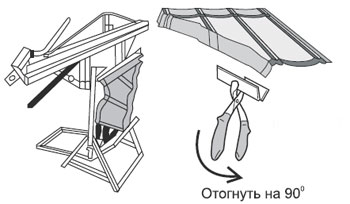

С помощью ручного или специального гибочного приспособления боковой край гибочного листа отгибается вниз перед монтажом Рис. 8-2. Расстояние между элементом ендова и нижним отгибом должно составлять 10-15 мм.

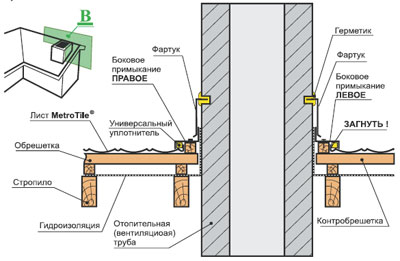

9. Герметизация отопительной (вентиляционной) трубы

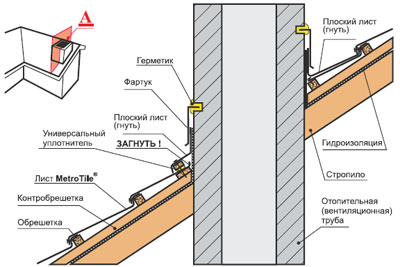

Вентиляционные и отопительные трубы отштукатуриваются перед монтажом кровельных материалов. У труб не должно быть уступов, напусков и пр.  Разрез отопительной (вентиляционной) трубы в плоскости А, параллельной стропилам, показан на Рис. 9-1.



 Метробонд. Монтаж. 9-1

Рис. 9-1

Метробонд. Монтаж. 9-2

Рис. 9-2



 10. Монтаж черепицы на внешнем и внутреннем переломе ската

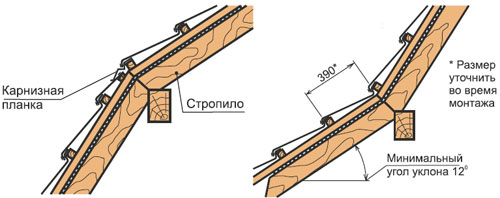

Монтаж черепицы на внешнем переломе ската изображен на Рис. 11-1.
Монтаж черепицы на внутреннем переломе ската изображен на Рис.11-2.

Метробонд. Монтаж. 11-1-2

Рис. 11-1 и 11-2

* Размер зависит от угла уклона скатов и уточняется в процессе монтажа обрешетки.



11. Монтаж снегозадержателей

 Метробонд. Монтаж. 14-1

Рис 14-1

Метробонд. Монтаж. 14-2

Рис. 14-2

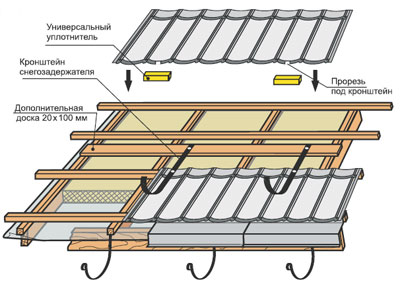

Структура материала MetroTile препятствует лавинообразному сходу снега с кровли. Если уклон кровли больше 400 и необходима установка снегозадержателей по строительным нормам, их возможно установить по Рис. 14 - 1 и Рис. 14 – 2




12. Монтаж композитной черепицы поверх старой кровли



Монтаж композитной черепицы MetroTile производится поверх морально устаревшего или попросту старого покрытия эффективно и быстро, благодаря чему кровлю можно реконструировать. Композитная черепица MetroTile монтируется на гибкую черепицу, фальцевую кровлю и кровлю имеющую волнистый профиль.

 Метробонд. Монтаж. 15-1-2

Рис. 15-1 и 15-2

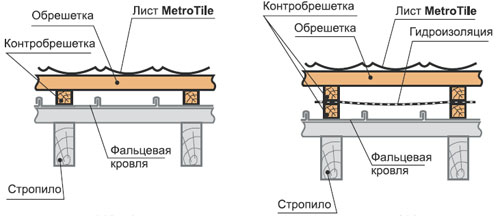

Контробрешетку по фальцевой кровле монтируют из бруска сечением 50 мм х 50 мм с шагом 500 мм Рис.15-1. Затем необходимо осуществить монтаж  обрешетки и черепицы MetroTile согласно данной инструкции.  При протечке кровли (например, фальцевой) Рис. 15-2 добавляется слой подкровельной гидроизоляции.

Метробонд. Монтаж. 15-3-4

Рис. 15-3 и 15-4

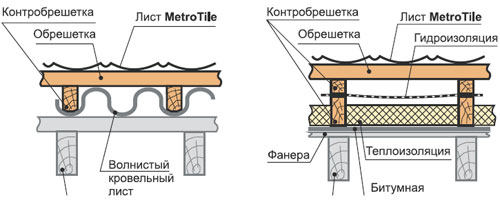

Для монтажа поверх кровли, имеющей волнистый профиль, с шагом не более 500 мм монтируется контробрешетка Рис. 15-3. Для этого нужно закрепить брусок вдоль волны старой кровли, при этом его сечение по высоте должно быть больше высоты волны, по ширине брусок нужно обтесать , чтобы он плотно ложился в углубление волны. Затем следует осуществить монтаж обрешетки и черепицы MetroTile согласно настоящей инструкции.
Контробрешетка по битумной черепице монтируется из бруска сечением 50 мм х 50 мм с шагом 500 мм.
Затем следует осуществить монтаж обрешетки и черепицы MetroTile согласно настоящей инструкции. Кровлю можно также дополнительно утеплить Рис. 15-4



Вентиляция подкровельного пространства



Вентиляционный канал ВК-1 создается за счет контробрешетки. При оформлении карниза обеспечивается поступление воздуха снизу в вентканал ВК-2. (см. Рис. 3 - 1). Вентиляционный и коньковый выходы обустраиваются на расстоянии не более 1м от конька для выхода воздуха из подкровельного пространства. Если у верхней части кровли холодный чердак, то предусмотрены слуховые окна Рис. 16-1. Суммарная площадь слуховых окон принимается не менее 1/300 от площади горизонтальной проекции кровли. Нужно установить кровельные вентиляторы Рис. 16-2, если холодный чердак отсутствует или по проекту не предусмотрены слуховые окна. Кровельные вентиляторы нужны для обеспечения выходов воздуха из вентканалов в районе конька.

Метробонд. Монтаж. 16-1

Опорные площадки кровельных вентиляторов MetroTile повторяют профиль выбранного материла – Метробонд (MetroBond), Метророман (MetroRoman), Метрошейк (MetroShake). Вентиляторы изготовлены из ПВХ, и сверху защищены той-же базальтовой посыпкой, что и остальные детали. Для достижения рекомендуемой производительности конькового вентиляционного выхода кровельные вентиляторы должны устанавливаться не дальше 0.8 м от конька, по одному на каждые 50-70 кв.м. поверхности кровли. Наряду с обеспечением эффективной вентиляции кровельные вентиляторы препятствуют проникновению в уязвимые чердачные помещения птиц, дождевой воды и снега.

Метробонд. Монтаж. 16_2
