ИНСТРУКЦИЯ ПО МОНТАЖУ ПИКИПОЙКА
Кровельная плитка "Пикипойка" подходит для самых разнообразных типов скатных крыш с уклоном 1:3(18°) и более, а с нижним ковром (K-EL 50/2200) может монтироваться даже на кровлю с меньшим уклоном 1:5(12°). Плитки крепятся с помощью самоклеящегося слоя битума, находящегося на нижней стороне плитки, и фиксируются гвоздями. Плитки имеют малый вес, легко обрабатываются и настилаются. Смотрите прайс лист на монтаж мягкой кровли.
 |
Укладка кровли начинается с подготовки основания, которое должно быть ровным, прочным и проветриваемым. В качестве такого основания может быть использована влагостойкая фанера, шпунтованная или обрезная доска, влажность которой не должна превышать 20%. Стыки досок располагают на месте опор, и доски должны проходить, как минимум, через два пролета между опорами. Необходимо оставлять достаточный зазор между досками (не более 0,5 см), учитывая возможную дилатацию (расширение), вызванную влажностью и изменением температуры.
Толщина фанеры или доски зависит от расстояния между стропилами при снеговой нагрузке 1,8 кН/м2 и точечной нагрузке 1,0 кН. Если в качестве основания используется существующая рубероидная кровля, то она должна быть плотной, ровной и сухой.
| Шаг стропил, мм |
Толщина фанеры, мм |
Толщина доски, мм |
| 600 |
12 |
20 |
| 900 |
18 |
23 |
| 1200 |
21 |
30 |

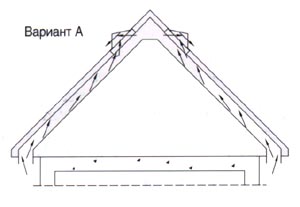

Подкровельное пространство должно быть вентилируемым. Хорошее проветривание способствует длительному сроку службы конструкций и кровли. Вентиляция обеспечивается двумя способами: 1. С помощью коньковых вентилей Пикипойка (см. пункт "Коньковый вентиль"). 2. В нижней части кровли располагается отверстие для притока воздуха, а в верхней - изолируемое вытяжное отверстие. Недостаточная вентиляция приводит к следующим последствиям: повреждение строительных конструкций и кровли, ослабление теплоизоляционных функций, а также внутренние протечки.
|
 |

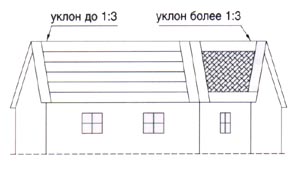

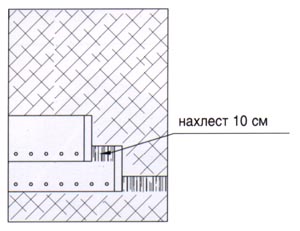

Подкладочный (нижний) ковер K-EL 50/2200 прибивается поверх основания. Ковер рекомендуется использовать всегда для сложных форм крыши. Он служит укрепляющим слоем, повышает сопротивляемость кровли ветровым нагрузкам, а также улучшает гидроизоляционные свойства. При уклоне менее 1:3 подкладочный ковер укладывается по всей площади, при уклоне более 1:3 - в местах ендов, карнизов, конька, примыканий и на торцах. Укладка ковра начинается снизу, с нахлестом 10 см. Швы проклеиваются клеем "Пикипойка" и фиксируются гвоздями с шагом 20 см. Не рекомендуется использовать рубероид вместо ковра K-EL. Смотрите прайс лист. |
 |
Карниз отделывается перед монтажом кровли. Существует два варианта конструкции карниза:

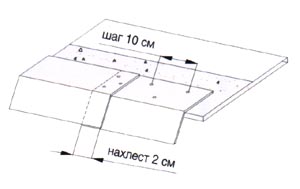

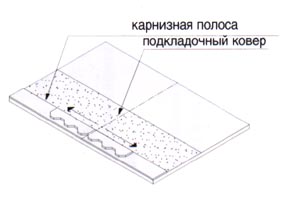

1. На карнизные свесы укладываются карнизные стальные листы внахлест 3 см и прибиваются с шагом 10 см в шахматном порядке. Далее на карнизный лист монтируется самоклеящаяся карнизная полоса, с которой предварительно снимается защитная пленка. Нижний край полосы должен доходить до карнизного угла. Полоса укладывается без бокового нахлеста и фиксируется гвоздями с шагом 20 см.
Верхний край карнизного свеса закругляется. Карнизная лента загибается на 1,5 см через край карниза и фиксируется гвоздями через каждые 5 см. Нахлест карнизных полос в местах стыков 5 см. Конструкции подходят также для фронтонного карниза. Однако рекомендуется применять рейку со снятой фаской или треугольную рейку. Для оформления фронтона можно использовать специальные торцевые металлические планки с полимерным покрытием. |
 |

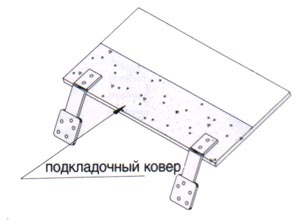

В карнизной части, на подкладочный ковер K-EL 50/2200 закрепляются планки держателей желобов водосточной системы, если это предусмотрено. |
 |

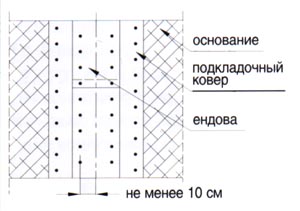

Ендова укладывается поверх подкладочного ковра K-EL и соответствует цвету кровельной плитки. Края проклеиваются клеем и фиксируются гвоздями с шагом 10 см. В качестве ендовы может использоваться карнизная полоса 1,1 х 10 м или Супра 7 (0,7 х 10 м) и Супра 10 (1,1 х 7 м). |
 |

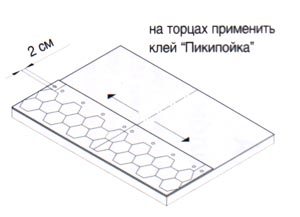

Монтаж битумных гонтов начинается от центра нижнего карниза в направлении фронтонных карнизов. Первый ряд гонтов укладывается так, чтобы кончики лепестков плиток не доставали до карниза 3 см, но при этом закрывали бы места стыков карнизных полос. В битумных гонгах "Пикипойка" имеются две самоклеящиеся полосы, с которых снимается защитная пленка по мере укладки. Благодаря верхней направляющей полосе симметричность укладки контролируется непосредственно во время монтажа. Гонты монтируются без бокового нахлеста и фиксируются 4-6 гвоздями с отступом 2-3 см от верхнего края прорезей, а не верхнего края гонта. Следующие ряды укладываются так, чтобы концы лепестков второго ряда совпадали бы с верхними краями прорезей первого ряда и перекрывали крепеж. Гонты отрезаются вровень с краем фронтонного карниза и проклеиваются на ширину 10 см. Если во фронтонном карнизе применяется треугольная рейка, то гонты крепятся поверх реек так, чтобы они доходили до наружной линии карниза. |
 |
При укладке гонтов на ендову рекомендуется использовать доску для обрезки краев. От центра ендовы до края скошенных плиток должна оставаться открытая полоса шириной 15 см. Скошенные края плиток в ендовах дополнительно промазываются клеем Пикипойка. |
 |

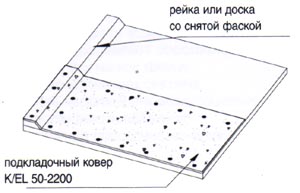

Чипец (фронтон) Во фронтонных карнизах рекомендуем применять рейку со снятой фаской или треугольную рейку. Для оформления фронтона можно использовать чипцовые планки из 'оцинкованной стали покрытой пластизолом. |
 |
Вентиляционные выходы, в том числе новейшие проходки, уплотняются следующим образом: в нижнем ковре вырезается отверстие на 10 мм меньше диаметра трубы; вокруг проходки монтируется специальный герметизирующий фартук в соответствии с инструкциями производителя; между уплотнительным фартуком и битумной плиткой приклеивается небольшая полоска нижнего ковра. Проходка может быть также уплотнена при помощи герметизирующей полосы Пикибанд АЛ. |
 |

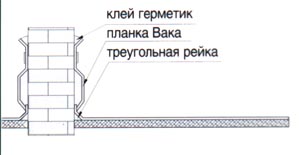

Дымовые трубы, кровельные купола, в т. ч. большие проходки изолируются следующим образом: в основание трубы для закругления угла монтируется треугольная рейка. Полосы нижнего ковра поднимаются на высоту 30 см и приклеиваются клеем для швов Пикипойка. В бревенчатых домах, где наблюдается движение кровельной конструкции, в т.ч. проходок, не рекомендуется закреплять нижний ковер. Ряды плиток монтируются до верхнего края реек у нижнего основания и боковых граней проходки. Основание трубы герметизируется полосами верхнего ковра, которые заводятся по граням на высоту 30 см. С нижней и боковых сторон проходки полосы заходят поверх плитки, а с верхней стороны под плитку, как минимум на 15 см. Полосы приклеиваются полностью к нижнему ковру и плиткам клеем Пикипойка. Для предотвращения попадания воды между ковром и проходкой, места примыкания могут закрываться специальными металлическими планками. |
 |

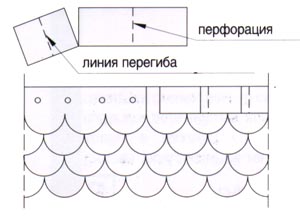

Конек выполняется из специальных коньковых плиток. Перед монтажом коньковую полосу необходимо разделить на плитки по перфорации. После удаления защитной пленки плитка прибивается к коньку четырьмя гвоздями с одной стороны, а с другой просто приклеивается на предыдущую плитку внахлест 12 см. Крепеж остается невидимым. В местах изгибов и наружных ендов также используется коньковая плитка. |
 |
Укладка битумных гонтов может также осуществляться в осенне-зимний период. Для обеспечения надежного приклеивания плиток клейкую поверхность рекомендуется подогревать строительным феном. При температуре воздуха ниже 5°С битумные гонты и комплектующие элементы следует хранить в тепле до момента их укладки.

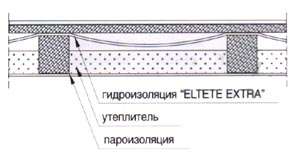

Для обеспечения паропроницаемости или, точнее, отвода конденсата от утеплителя, используются антиконденсатные пленки "Eltete extra". |
