ИНСТРУКЦИЯ ПО МОНТАЖУ ЧЕРЕПИЦЫ TEGOLA | ТЕГОЛА
Гибкую черепицу Тегола укладывают на сплошное основание из влагостойкой фанеры или шпунтованной либо обрезной доски с пропиткой. Для дополнительной гидроизоляции используется рулонный подкладочный слой.
 |
В случае уклона скатов менее 1:3 подкладочный слой помещают на всю поверхность. · При уклоне более 1:3 - только по периметру ската, в местах ендов, стыков и т. п. |
 |
В карнизной части устанавливаются карнизные свесы ("капельники") или желоба водосточной системы. Чтобы создать первый ряд, отрезаем лепестки от целой полосы. |
 |
Укладку следует начинать от средней линии ската. Первый ряд проклеивается битумной мастикой "Битустик" и в верхней части фиксируется гвоздями. |
 |
Следующие полосы укладываются со смещением, создающим определенный рисунок. Каждая полоса крепится 5 гвоздями (если уклон ската превышает 60°, используют 2 дополнительных гвоздя в верхних углах). Каждый гвоздь должен прошивать и нижний лист черепицы, (см. схему укладки на упаковке черепицы). |
 |
Лепестки черепицы приклеиваются на самоклеящиеся полоски. При укладке в теплую погоду, достаточно прижать лепесток, в холодную погоду необходимо нагревать самоклеящиеся точки.
1. Оцинкованные гвозди Д (шляпки 9 мм).
2. Самоклеящиеся точки |
 |
Коньковые элементы нарезаются из целых лепестков (под конус). Из полученных элементов укладываются коньки и ребра. Нахлест выполняют со стороны ветра. Крепление двумя гвоздями и битумной мастикой "Битустик". В зимний период коньковый элемент рекомендуется подогревать при формовании.
1 - последний ряд черепицы (доводится до линии конька, выступающая часть перегибается через конек и фиксируется на противоположном скате):
2 - выкроенный коньковый элемент;
3 - фиксирующий гвоздь;
4 - самоклеящиеся точки; |
 |

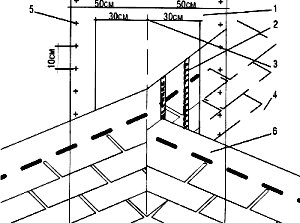

Ендова укладывается с нахлестом и подрезкой полос примыкающего ската по центральной линии ендовы.
1 - гидроизоляционная мембрана "Сэйфити Поли" шириной 1 метр.
2 - битумная мастика "Битустик
3 - зона, не пробиваемая гвоздями
4 - основание под черепицу: фанера повышенной влагостойкости (ФСФ) толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм, листы ОСП
5 - фиксирующий гвоздь
6 - верхний лист гибкой черепицы (обрезается по "шкурке", верхний угол срезается под 60 гр.) |
 |

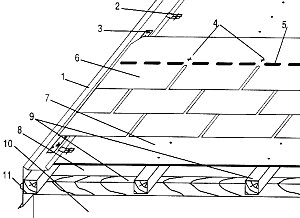

Для оформления фронтона или чипца рекомендуем использовать специальные металлические элементы. Крайние полосы обрезать в верхнем ; и использовать битумную мастику "Битустик".
1. фронтонный металлический водосточный фартук;
2. фиксирующий металлический кляммер (не менее 3 шт. на метр)
3. битумная мастика "Битустик"
4. фиксирующий гвоздь;
5. самоклеящиеся точки;
6. верхний лист гибкой черепицы (угол срезается под 60°);
7. основание под черепицу: фанера влагостойкая толщиной от 9.5мм, доска шпунтованная или обрезная толщиной от 25мм, листы ОСП;
8. вентиляционная камера (от 5 см);
9. обрешетка под основание кровли;
10. несущая конструкция:
11. саморез с защитным колпачком. |
 |

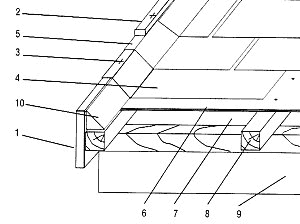

Для второго варианта используют деревянный брус треугольного сечения, доски и подкладочный слой.
1 - доска
2 - прижимная доска
3 - фиксирующий гвоздь:
4 - подкладочный слой;
5 - выкроенный лист гибкой черепицы;
6 - основание под черепицу: фанера влагостойкая толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25мм листы ОСП.
7 - вентиляционная камера (от 5 см);
8 - обрешетка под основанию кровли;
9 - несущая конструкция;
10 - брус треугольного сечения. |
 |

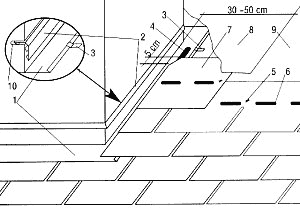

Примыкание к вертикальной стене следует выполнять с помощью специальных металлических фартуков.
1- пристенный металлический водосточный фартук (развертка 25 см);
2 - дополнительный металлический водосточный фартук (развертка 12,5 см: крепление в штробу};
3 - фиксирующий металлический кляммер (не менее 3 шт. на метр);
4 - битумная мастика "Битустик";
5 - фиксирующий гвоздь;
6 - самоклеящиеся точки;
7 - верхний лист гибкой черепицы (угол срезается под 60°);
8 - дополнительная гидроизоляционная мембрана "Сэйфити Поли"/"Айсбар" шириной 1 метр, соответственно навариваемая или наклеиваемая в местах вероятного скапливания снега;
9 - основание под черепицу: фанера влагостойкая толщиной от 9,5 мм, доска шпунтованная или обрезная толщиной от 25 мм листы ОСП;
10 - штроба в стене для крепления фартука. |
 |

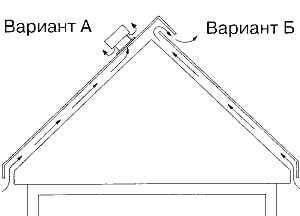

Для обеспечения вентиляции подкровельного пространства устанавливаются аэраторы (А), в случае незамкнутых межстропильных пространств; или вентиляционный конек (Б), в случае замкнутых межстропильных пространств. |
 |

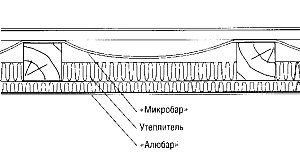

Для защиты утеплителя от конденсата и пыли предлагается использовать пленку "Микробар", а в качестве пароизоляции - "Алюбар". |
|
