люкарны (округлые) - Кровля форум - как крыть крышу, чем крыть крышу, какую кровлю выбрать?

krovelshchik · 17.12.2017, 21:31

Появилось новое (для меня) желание у клиентов - округлые люкарны. Расчет: кружал, соотношение геометрии, создание стропил под них, монтаж керамической черепицы (всех видов)? Это и есть тема. Вы еще живы?
Пензатайлу заблаговременно - СПАСИБО ЗА ВСЕ КОМЕНТАРИИ.

ben · 19.12.2017, 12:26

Только обычная бобровка. Можно конечно на края и фальцевой, но эффект не тот при рассматривании со стороны бокового замка. Расчет и схемы монтажа у меня где-то в каталоге Тондах был.

ben · 19.12.2017, 12:41

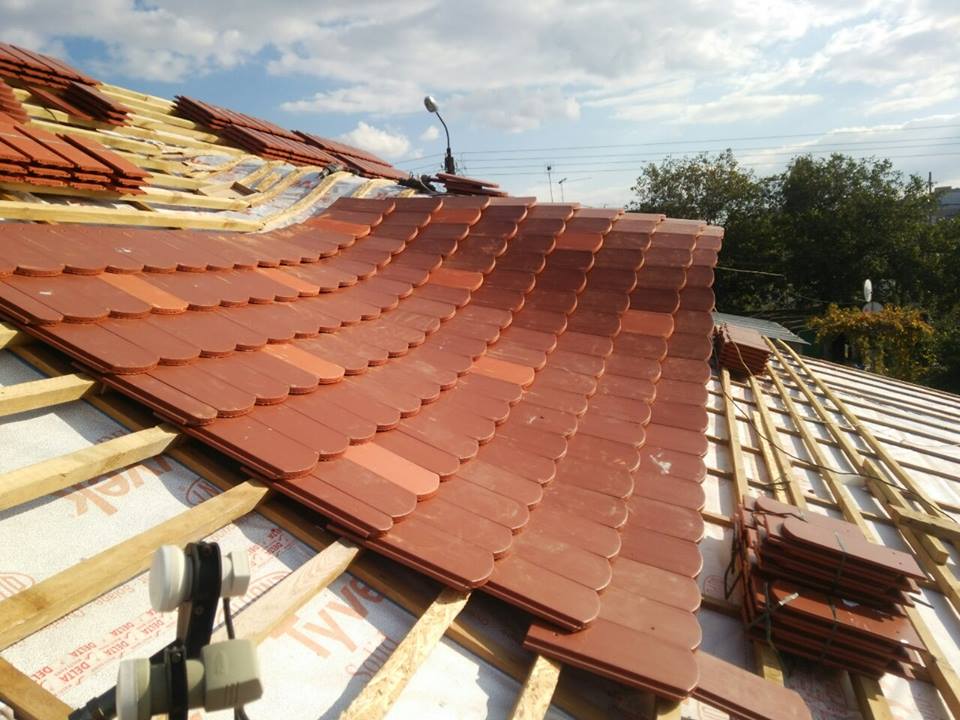

Вот у нас партнерская бригада реализовала из фальцевой.

ben · 19.12.2017, 13:01

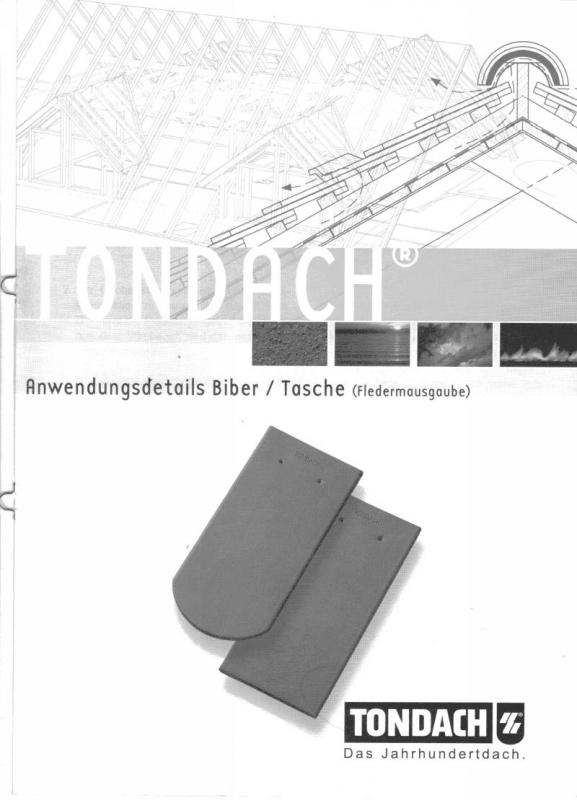

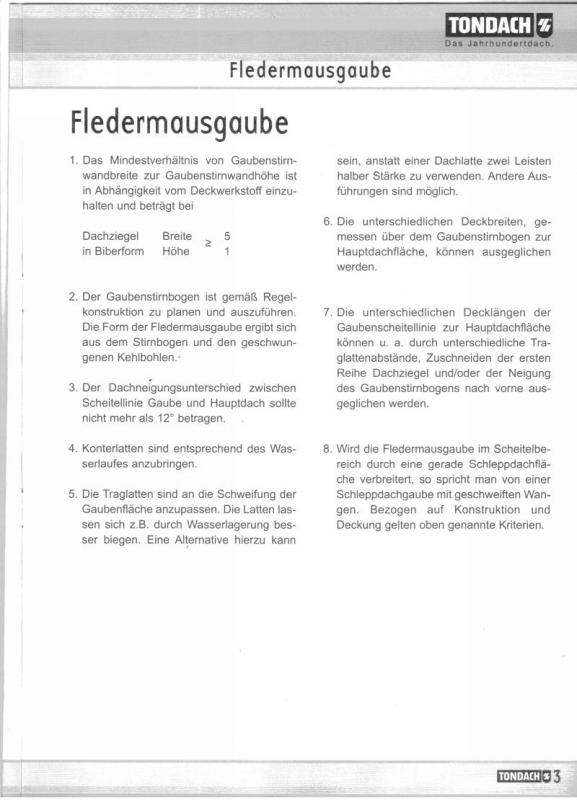

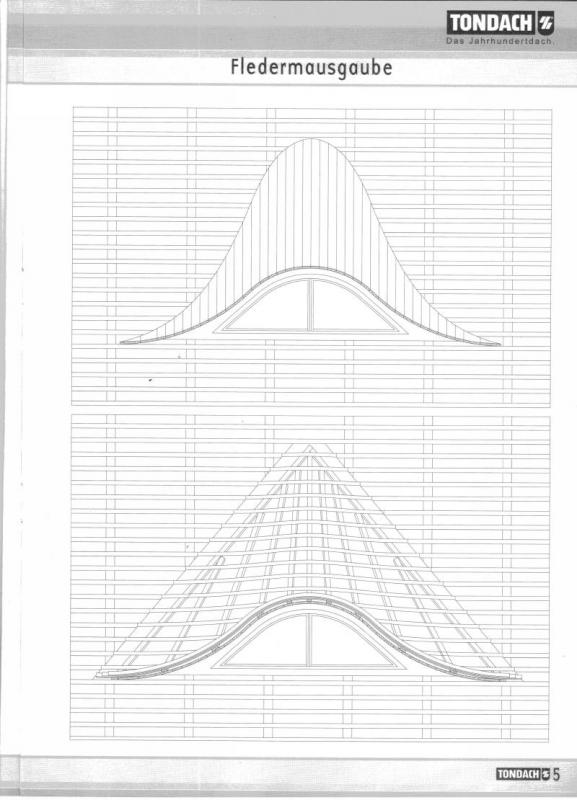

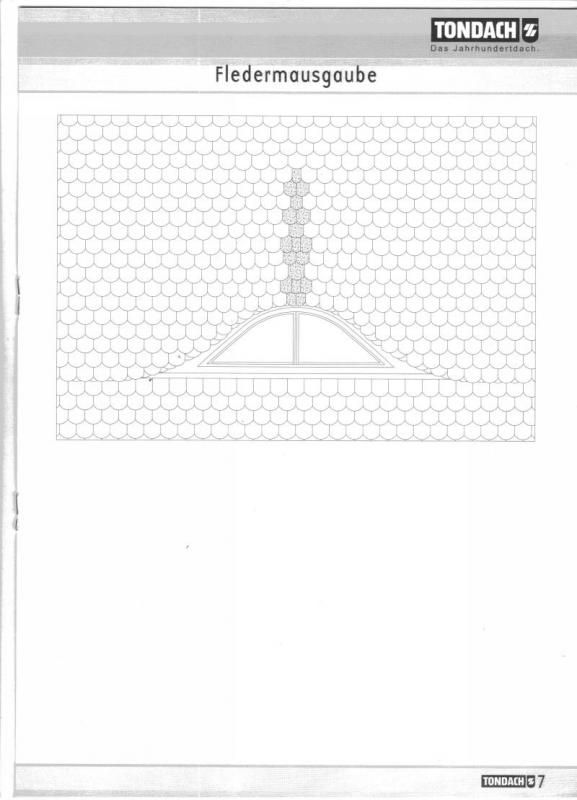

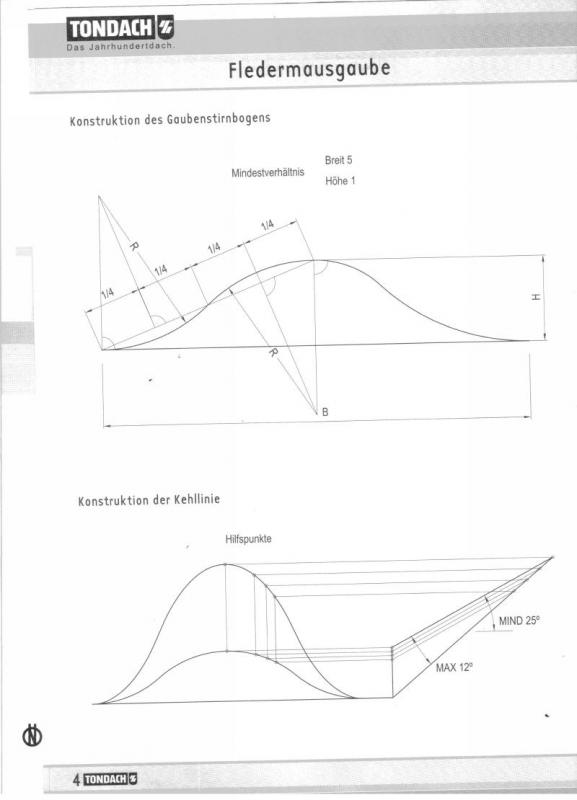

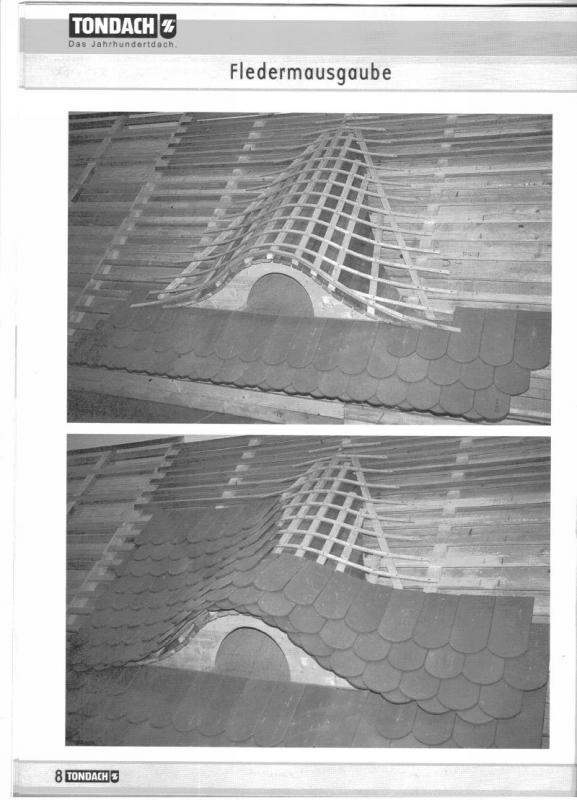

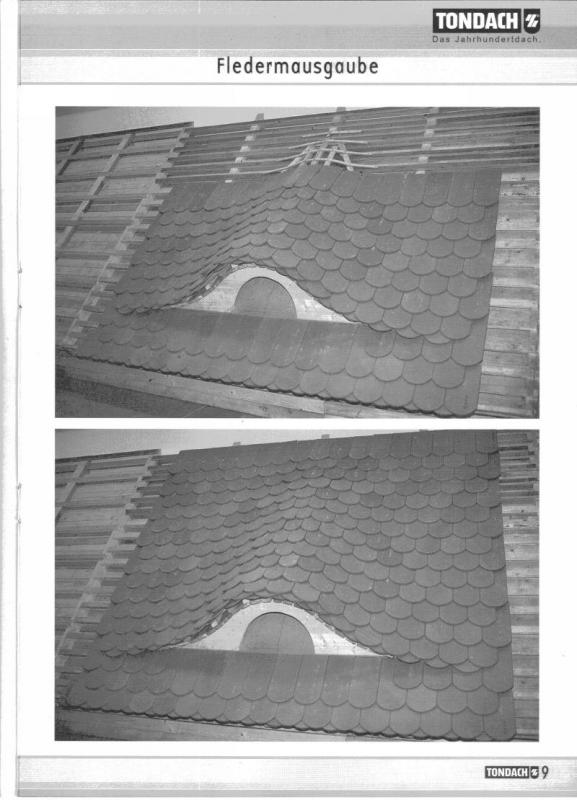

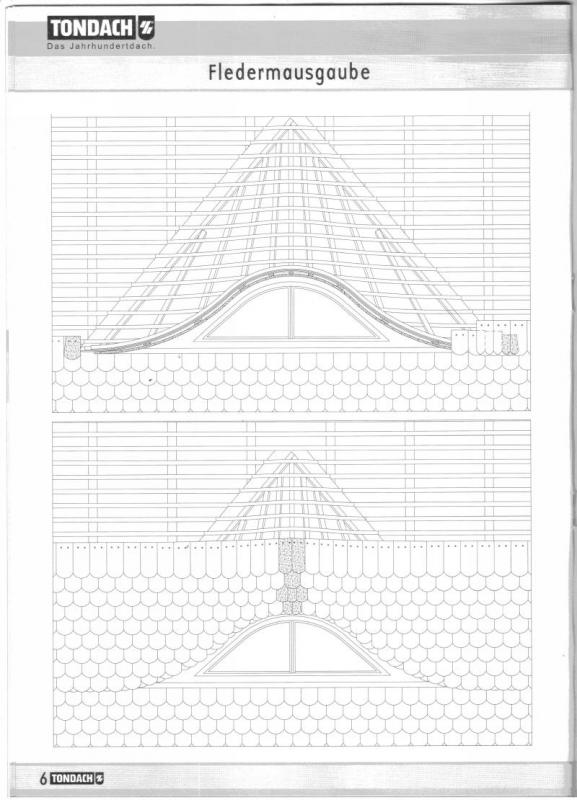

Инструкция от Тондах. Скан с австрийского сборника по монтажу черепицы.

таганрогскийшабай · 03.02.2018, 17:35

Приветствую всех
Предстоит сделать такое окошко.
Меня интересует, как сделана стропилка такого окна . Более всено интересно как выполнено соединение этого окна со скатом.
Может у кого есть подробные фото?. Расчёты?
Буду очень благодарен

Сижу на крыше · 04.02.2018, 09:12

Какой радиус вашего окна? Срез будет по диаметру или меньше? Не раз приходилось делать подобные вещи и выполняли двумя разными вариантами, в обоих случаях выполняли арочные стропилки из сегментов частями, в первом варианте двойные стропила сшивали сегментами со сдвигом что бы сегменты первой половины перекрывали соединения сегментов второй половины, во втором варианте сегменты одинарные с двух сторон дублировали более крупными сегментами из толской фанеры 20-25мм(точно не помню). В первом случае конструкция внутренней отделки позволила нам в месте соединения арочных стропил со скатом установить скрытую ендову, во втором случае такой возможности не было и мы выкидывали прогоны со ската на которые устанавливали арочные стропила с вырубкой под посадочные места. Кроме этой илюстрации есть реальный план стропильной системы? возможность установки скрытой ендовы которая все упрощает зависит от толщины пирога с отделкой и от "конька" окна, там будет горизонт или угол наклона тоже есть?

таганрогскийшабай · 04.02.2018, 11:19

Вот именно фото стропилки мне и нужно��.
Срез по диаметру. В горизонте. Как сделать полукруглые стропила я знаю.

сизов · 04.02.2018, 12:14

Цитата:

Сообщение от таганрогскийшабай

Вот именно фото стропилки мне и нужно��.
Срез по диаметру. В горизонте. Как сделать полукруглые стропила я знаю.

Если размер небольшой по ширине, то можно установить «кружала» на «прямые» ендовы, при этом пятки стропил будут иметь разную зарезку. Ендовы в плане могут не сходиться, а упираться в поперечную межстропильную балку с расстоянием между собой. Ширина ендовы тоже при этом помогает.

сизов · 04.02.2018, 12:25

При больших размерах «ендов» может быть несколько, тогда криволинейность ендовы отделки формируется каркасом отделки или брусом контрутепления. Рассчитаь можно на развертке ската с расположением «поперечного среза» кружал, а затем расположить ендовы.

таганрогскийшабай · 04.02.2018, 14:24

Это я всё себе представляю. Но как это делается правильно. Как произвести расчёты полуовала который получается в месте сопряжения окна и ската??????
Мне кажется на скате должно крепиттся кружало в виде полуовала. Нет?
