Крестовая кровля & мансарда.

[Клямер]

Собственно сезон начинается....господа...

Тут вот "жалобы" поступали ...на недостаток "художественных" материалов.... http://www.kroi.ru/forum/showthread....5059#post45059 ... попробуем как то компенсировать по мере возможностей.

Не знаю насколько полно удастся (или захочется) осветить данную тему, но попробуем....

Работы пока не начаты, но кое какие намётки уже видны....

Итак:Живая крестовая кровля, в которой заказчик хочет оставить форму ("крест") и использовать в качестве мансарды.

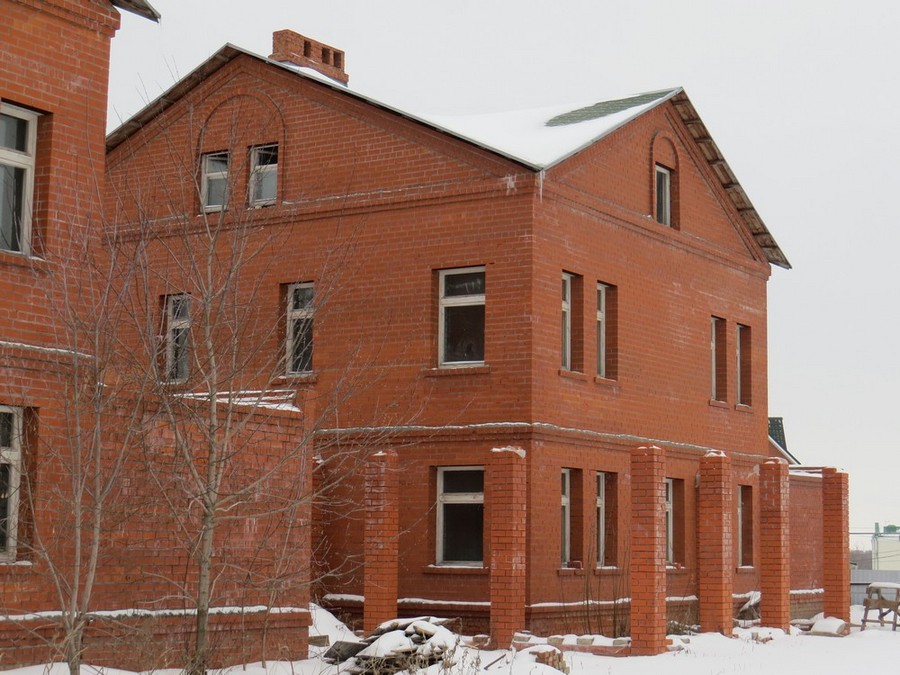

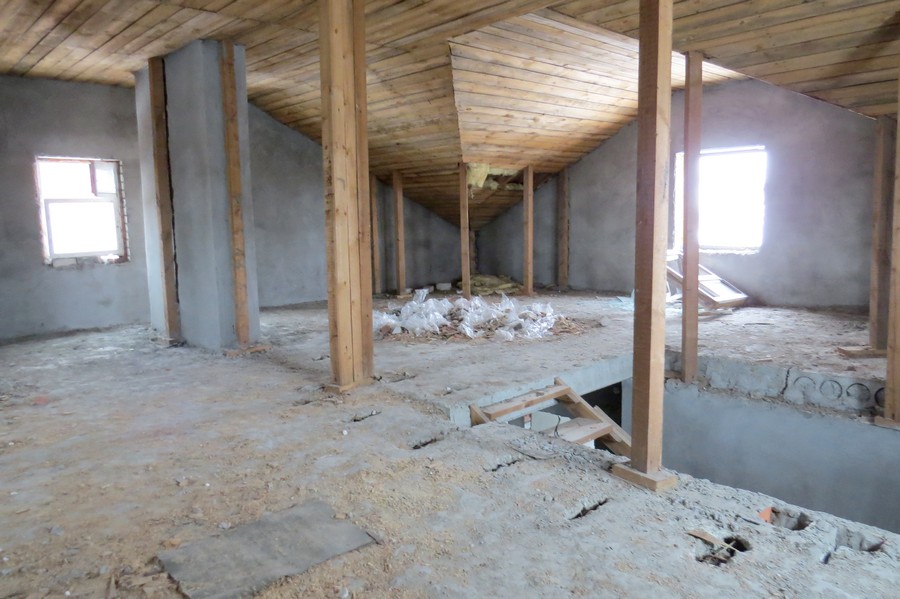

На сегодняшний день выглядит это так....





Дом строился на продажу....около 10-8 лет тому назад.....Только в прошлом году он был куплен.... Форма и суть видны из фото.

Желаемое:
1. Мягкая кровля
2.Минимальные переделки
3. Мансарда.

Исходные размеры кровли....



Что предполагается сделать:
1. Стропильную часть менять НЕ предполагается (пока, как говорится - вскрытие покажет), но вскрываться будет всё!!
2.Общее (принципиальное) устройство кровли:

Вентилируемая ендова предполагает устройство по следующему принципу (фото взято с холодной кровли .... в данном случае, в качестве гидроизоляции будет использована МЕМБРАНА!! (какая именно пока не скажу, но точно НЕ ИЗОСПАН!! ):

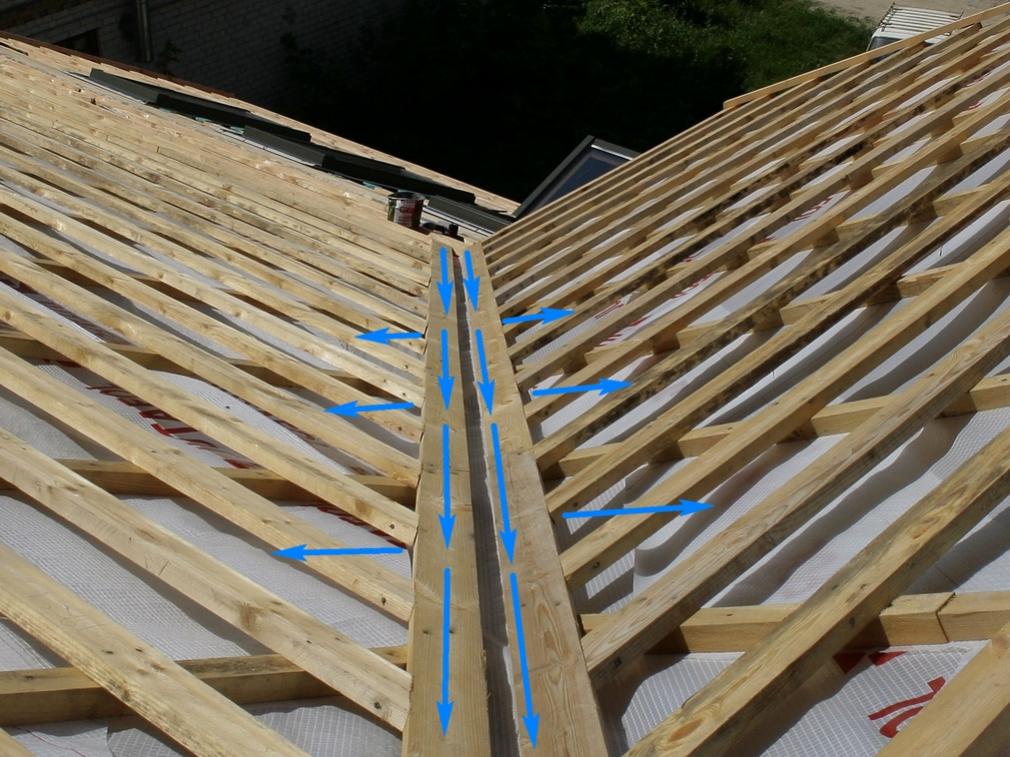

Голубые стрелки показывают направление движения воздуха (возможное за счёт конструктива - физически отсутствует контрбрус вдоль линии ендовы; только вдоль стропил)

Вентилляция кровли будет происходить по одноконтурной схеме с использованием аэраторов.Места их примерной установки видны из фото....




"Чёрные" обеспечивают дополнительный забор воздуха для вентиляции подкровельного пространства (пространство НАД гидроизоляционной плёнкой-мембраной).
"Рыжие" - это приток (забор воздуха) для вентиляции "чердака" , т.е. от "чёрных" они будут отличаться наличием адаптера, позволяющему внешнему воздуху попасть ПОД гидроизоляционную плёнку -мембрану в районе чердака....Места их принципиального расположения видны из следующего фото...



Выход воздуха будет обеспечиваться вентконьком (его принципиальное устройство ни раз обсуждалось на форуме). "Обрез " конька принципиально показывают две красных линии на одно фото выше.Т.е. ширина конька будет выбрана с таким расчётом, чтобы обеспечить выход воздуха из подкровельного пр-ва в том числе и в районе труб-вентшахт (т.е. его обрез проходит ниже линии обреза труб по скату)

В/сточная система предполагает установку отдельных воронок на углах кровли,образованных ендовами и схождением скатов кровли, по следующему принципу...



Размеры воронки .
В/ст трубы - D100мм.

Пока всё.... Остальные фото (надеюсь) появятся в ходе работ.

P.S. Работы пока не начаты....посему буду рад принципиальным соображениям и замечаниям по поводу данной кровли.....

[Roof Help]

Для вентиляции чердака можно сделать вентвыходы с решёткой в кирпичной стене. Не кровельная тема, но эффективная.

[Roof Help]

Можно организовать приток воздуха через нижнюю торцевую часть скатов. Т.е. не прижимать фронтонную планку, а оставить 3-5 см зазор. Воздух будет входить через промежутки в обрешётке.
Аэраторы в ендове - не гуд... Зимой они точно будут завалены снегом.
На конёк можно поставить аэраторы-турбины. Некрасиво, но создадут дополнительную тягу.

[Клямер]

Сообщение от Roof Help

Для вентиляции чердака можно сделать вентвыходы с решёткой в кирпичной стене. Не кровельная тема, но эффективная.

Это понятно...... вот только "окон" во фронтонах нету, а значит их появление будет сопряжено с перекладкой фронтонов (кирпич,раствор,перемычки, кран,время).

По большому счёту аэраторы мне тоже не нравятся...... вот только вопрос хватит ли для протяга данной конструёвины одних только вентилируемых ендов.

Можно организовать приток воздуха через нижнюю торцевую часть скатов. Т.е. не прижимать фронтонную планку, а оставить 3-5 см зазор. Воздух будет входить через промежутки в обрешётке.

Приток сбоку - неоднозначный ворос (в смысле эффективности)
На конёк можно поставить аэраторы-турбины. Некрасиво, но создадут дополнительную тягу.

Этот способ пока однозначно не решён (но в голове присутствует)..... но вы же понимаете, что победу ( в конечном итоге) не всегда ожерживает логика (красиво-некрасиво). Я бы вообще всю крышу снёс, но не могу....

[Кровельщег]

С одной стороны,вроде бы спорный вариант с притоком воздуха через аэраторы,расположенные вдоль линии ендовы,их ведь реально снегом завалит,с другой-те же немцы именно так и делают в подобных случаях,да и других вариантов немного.Карнизы совсем короткие,площади воздухозабора только через них да саму ендову,боюсь,не хватит.Воздухозабор сбоку,под фронтонной планкой-тоже так себе надежда,воздух вбок плохо ходит,больше вверх,до ендовы не доберется,там будет застойная зона.Мне кажется-выжать максимум из имеющихся карнизов,разрывы в контре в "слепой" зоне,и аэраторы на приток вдоль оси ендовы,для усиления,пусть даже и не круглогодичного.Возможно,лучше даже все три-на вход (верхний желтый тоже становится черным. ) Правда,с чердаком тогда непонятно,как быть-ну,выход "запитаете" в вентконек-а вход?Аэраторы с адаптером по центру скатов,когда ими и так вся ендова утыкана,заказчик может не пережить,эстетика-с...Точно нельзя по паре ма-аленьких таких окошечек пробить в стене над окнами?
А может,мы вообще тут зря паримся да очкуем?Как ни поглядишь вокруг-все лепят,кто во что горазд,такой херней вообще не страдают,делают,как им быстрее и удобнее-и ничего,живы,здоровы,сыты и веселы...

[poison&son]

Сообщение от Кровельщег

А может,мы вообще тут зря паримся да очкуем?Как ни поглядишь вокруг-все лепят,кто во что горазд,такой херней вообще не страдают,делают,как им быстрее и удобнее-и ничего,живы,здоровы,сыты и веселы...

НЕ ,, не пацантре ! И во-все не зря!


ВОт например у на с в Нижнем , городилы-воротилы одни строят котеджный посёлок уже два года , а через год крыши все переделывают , проэктировщик покуривал видимо что-то , таун-хаузы с крышей в сто квадратов и приточкой на карнизе длиной 1 мп , половинка от крестовой кровли..
Взял я одну , слежу Дмитрий за тобой , ...... наблюдаю и учусь

[Клямер]

Сообщение от Кровельщег

Мне кажется-выжать максимум из имеющихся карнизов,разрывы в контре в "слепой" зоне,и аэраторы на приток вдоль оси ендовы,для усиления,пусть даже и не круглогодичного.

Честно говоря не понимаю, чем разрывы в контре лучше разрывов в обрешётке (кровля мягкая,ОСБ по обрешётке 100 х25(30) с "дыркой" между обрешетинами 19-20 см)

Возможно,лучше даже все три-на вход (верхний желтый тоже становится черным. ) Правда,с чердаком тогда непонятно,как быть-ну,выход "запитаете" в вентконек-а вход?Аэраторы с адаптером по центру скатов,когда ими и так вся ендова утыкана,заказчик может не пережить,эстетика-с

Адаптеры мне тоже не нравятся..... через них ведь на чердак подметать будет.... Была ещё мысль запитать чердак (на вход) из верхнего вентканала посредством БРААСовских Вентиляционных элементов нижней защитной пленки http://www.monier.ru/our-production/...hitnoi-plenki/

...Точно нельзя по паре ма-аленьких таких окошечек пробить в стене над окнами?

Представляете как это задержит.... разбомбил кровлю... и иди кури, пока кто-то сделает эти окошки..... (стенка 520мм - на халяву не проткнёшь)

А может,мы вообще тут зря паримся да очкуем?Как ни поглядишь вокруг-все лепят,кто во что горазд,такой херней вообще не страдают,делают,как им быстрее и удобнее-и ничего,живы,здоровы,сыты и веселы...

Ну когда через "прокладку"....:.... и то не наглееш..... А так....не солидно как то....

[Клямер]

Сообщение от poison&son

Взял я одну , слежу Дмитрий за тобой , ...... наблюдаю и учусь

Серёж....было бы чему.....

О.... Сизов кажись появился....может черканёт чего??

[сизов]

Дим, а может вентзазор увеличить с разрывом контробрешётки. Сделать её из 2-х брусков 50х50, нижний коротышками см по 40 с разрывом 10 см, а верхний более длинным. Тогда и приток воздуха увеличится. Ещё вариант контру вдоль ендовы также положить.

[Клямер]

Сообщение от сизов

Дим, а может вентзазор увеличить с разрывом контробрешётки. Сделать её из 2-х брусков 50х50, нижний коротышками см по 40 с разрывом 10 см, а верхний более длинным. Тогда и приток воздуха увеличится. Ещё вариант контру вдоль ендовы также положить.

Саш, ты хочешь сказать , что за счёт высоты вентканала тяга возрастёт??....Чёт я как то сомневаюсь....этож не труба от камина..... Там и так эти разрывы через10см вобрешётке.

А чем меня контра вдоль ендовы спасёт??
