slobynja · 26.05.2009, 06:35

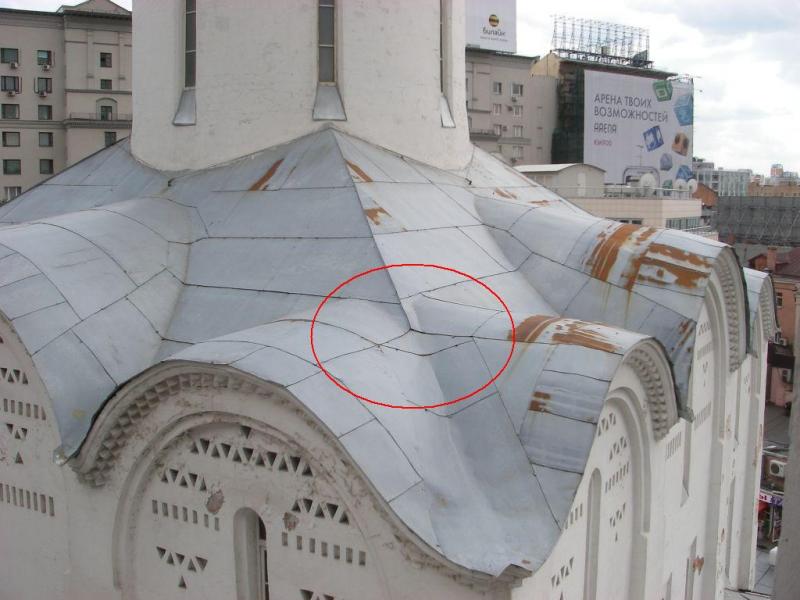

Мир всем, братцы! Ищу вариант исполнения вот такого узла на кровле четверика храма. Материал- рулонная медь 0,6х600мм. Обрешетка сплошная. Спасибо.

Denis-aksenov · 27.05.2009, 23:36

Цитата:

Сообщение от slobynja

Мир всем, братцы! Ищу вариант исполнения вот такого узла на кровле четверика храма. Материал- рулонная медь 0,6х600мм. Обрешетка сплошная. Спасибо.

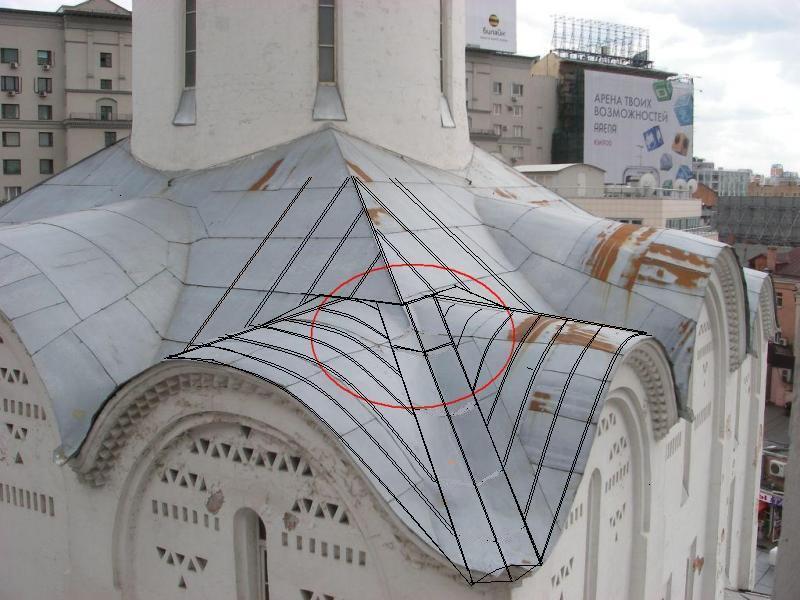

доврый вечер, да действительно корявый узел, ендова ломается в четырех плоскостях, что тут сказать, какие советы можно дать специалисту такого уровня как вы, но мне таки довелось поработать на примерно такой кровле, жалко что фоток нет, делали примерно вот так

slobynja · 28.05.2009, 08:12

Цитата:

Сообщение от Denis-aksenov

..довелось поработать на примерно такой кровле

За красив рисунок благодарю! Ендова из двух частей собиралась на двойной?

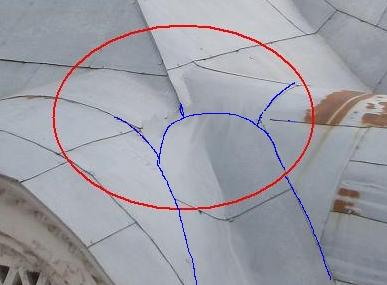

Мне подсказали такое решение, на рис схема.
Мне больше приходится по куполам, чем по крышам.

Lex · 28.05.2009, 08:27

Цитата:

Сообщение от slobynja

Мне подсказали такое решение, на рис схема.

А зачем "подворот" полукругом? Вариант предложеный Денисом, по моему проще в и исполнении.

slobynja · 28.05.2009, 12:17

Цитата:

Сообщение от lex

А зачем "подворот" полукругом?..

есть в обозн месте сложность- фальц против хода воды лежит. Вариант еще обдумываем, поэтому ничего не отвергаю.

Lex · 28.05.2009, 15:56

Цитата:

Сообщение от slobynja

есть в обозн месте сложность- фальц против хода воды лежит.

Не понимаю я, где этот фальц? Покажите стрелкой, если не сложно. Если вы имеете ввиду подвод картин к ендовой, то там картины подворачиваются по ходу воды.

Denis-aksenov · 28.05.2009, 21:17

Цитата:

Сообщение от slobynja

есть в обозн месте сложность- фальц против хода воды лежит. Вариант еще обдумываем, поэтому ничего не отвергаю.

ендова собирается из двух картин с двойным стоячим гребнем посередине . ну а если вас смущает фальц против хода, то можно его поставить, и заволить вдоль него гребешки прилегающих картин, сделать паралельную ендовку на самой порядовке. , а на варианте который вам предложили, есть небольшая проблема, сам вариант не плох, но только вам ширины картин не хватит, у вас же как вы написали медь рулонная 0.6 на 600мм , а на втором рисуноке как я понял картины 100 на 200 , как на старой кровле

Denis-aksenov · 28.05.2009, 21:50

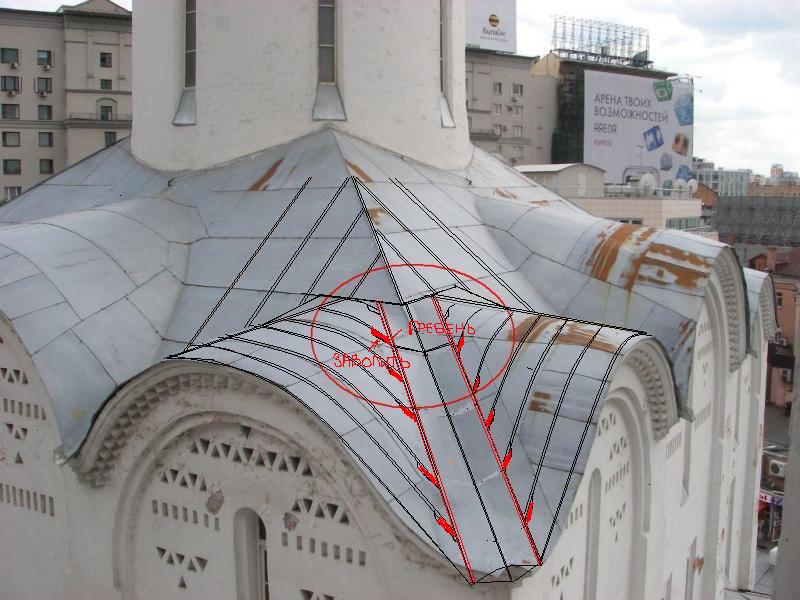

или свалить только часть гребней, ряда три четыре на самом верху где короткие картины, на ваше усмотрение.(красным нирисовал где гребешки сваливаются, надеюсь что понятно будет

) вот примерно так:

slobynja · 28.05.2009, 22:09

ну что же, есть два варианта. Это здорово! Скорректируем по месту и по способностям. Всех благодарю и Божией помощи!

Denis-aksenov · 28.05.2009, 22:46

Цитата:

Сообщение от slobynja

ну что же, есть два варианта. Это здорово! Скорректируем по месту и по способностям. Всех благодарю и Божией помощи!

да я думаю что начнете делать, и все само сабой получится, глаза как говорится боятся, а руки делают, по завершении работ ждем фотографий, удачи!!!
