Мансарда. Вальма. Челябинск.

[Kumah]

Сообщение от Клямер

Так вот холодный чердак и тёплая стенка трубы (рука чувствует тепло зимой) провоцируют появление конденсата на стенках газохода ( со стороны чердака, причём достаточно обильного). Этот конденсат бывает принимают за протечку разделки. Лечится утеплением стенок газохода со стороны чердака.

Очень похожая проблема у знакомого. Надо бы проинспектировать.
Клямер, спасибо за подсказку!

[vovhik74]

Сообщение от poison&son

Блин , хребет супер! Не скромный вопрос , а за хребет кто-то платит? Или как обычно для себя?

Сообщение от вятич

С ребром да .... самоистязание ,присоединяюсь к вопросу Сергея по поводу него.

Спасибо за супер. Сам первый раз пробую. Понравилось. теперь буду и дальше так делать. По времени 1ч 15мин на один хребет, это рубанком. По поводу оплаты: Мне платят за монтаж кровельной системы, заказчик конечно не вникает в такие технические тонкости как " строгание хребта", установка мансардных окон и т.д. Но я со своей стороны применяю все лучшее что я умею на любой кровле. Теперь вот буду хребты строгать.

[vovhik74]

Сообщение от вятич

Одно замечание по трубам ,если они печные то маловато будет отступ от них , если вентиляция и крыша теплая все-равно лучше 5 см отступ делать . .

Клямер : Если печные - то как бы да, но именно печные( Дровяные). А если в неё дует газовый котёл ?? У него темперетура отходящих газов низкая и пламени внутри канала нет(как у печной трубы)...

Труба сложена в 2 кирпича (51см), т.е. стенки у ней по идее в 0,5 кирпича ...внутри канал 250х250мм под гильзовку нержавейкой диаметром 200-220мм (это насколько я знаю требование газовиков).... Опять же по логике оставшаяся пустота в канале должна быть чем то заполнена (с точки зрения теплоизоляции канала).

А если труба - это вообще сэндвич с 3-5см минваты между стенками, то как с ней "по закону поступать"??

И ещё....
1.Мы обрешётку тоже до трубы доводить не будем на то же расстояние?Чем деревянная обрешётка круче деревянной стропилины с точки зрения пожарной безопасности??
2. Гидрашку к трубе тоже не прислонять?? Она вообще полимер....

Спасибо за вопрос. Сам вот сейчас думаю. Вообще насколько я помню есть определенные требования по СНиП к отступу от трубы до ближайшей стропилы , помоему 30 см но это для холодного чердака. Для мансарды я хочу применить 2 слоя гипсокартона вокруг трубы как ограждающую конструкцию. Правда на утеплитель уже не подсунешь. Наверно увеличу немного. Кто как думает?

[vovhik74]

Сообщение от Клямер

vovhik74. В эту щель всётаки что то сунули, или это просто стружка налетела??
Просто стружка налетела. Подсунуть не успел. Думаю герметиком эту щель пройти что ли.

И ещё вопрос . Дом внутри отделан? В нём до вас уже жили, или нет??Т.е. стоял он под отоплением или нет??
В доме сейчас штукатурят. Дом стоял под отоплением. Там теплые полы по всему дому.

Связано вот с чем. У "вашего" дымохода скорее всего стенки в полкирпича, а дом двух этажный, большой + мансарда... Т.е. котёл д.б. мощный. Он при постоянной загрузке достаточно хорошо прогревает стенки дымохода (имеется ввиду кирпич возле газового канала даже при большой высоте дымохода). А труба в холодной зоне находится (на чердаке).

Так вот холодный чердак и тёплая стенка трубы (рука чувствует тепло зимой) провоцируют появление конденсата на стенках газохода ( со стороны чердака, причём достаточно обильного). Этот конденсат бывает принимают за протечку разделки. Лечится утеплением стенок газохода со стороны чердака.

Я уже имел такой прикол, когда через год после монтажа был вызван "на ковёр" к Заку.....

Спасибо Клямер. Буду думать.

[вятич]

Дим ты прав конечно, по всему почти с тобой согласен . Просто если кладка в один ряд без перевязки стыков и труба печная (дрова ) то когда сажа выгорает там такой факел ,и если еще шов не полностью забит то просто напросто выгорит ,и дом сгорит ,и ты косвенно станешь виновным . От таких мыслей потом бессонница мучает долго ,особенно когда все документально аформленно . Тут лучше перестраховаться на мой взгляд . По уголку согласен тоже на наслонке особой надобности нет . Да еще я всегда трубы в местах прохождения кровли минеритом облицовываю .для своего спокойствия ,он намного лучше гипсокартона .

[Клямер]

Сообщение от вятич

Просто если кладка в один ряд без перевязки стыков и труба печная (дрова ) то когда сажа выгорает там такой факел ,и если еще шов не полностью забит то просто напросто выгорит ,и дом сгорит ,и ты косвенно станешь виновным . От таких мыслей потом бессонница мучает долго ,особенно когда все документально аформленно . Тут лучше перестраховаться на мой взгляд .

Эт точно....

Да еще я всегда трубы в местах прохождения кровли минеритом облицовываю .для своего спокойствия ,он намного лучше гипсокартона .

Минерит - что за штуковина??

[Клямер]

Сообщение от vovhik74

Теперь вот буду хребты строгать.

Мне кажется пилить на земле быстрее и проще, чем строгать на месте

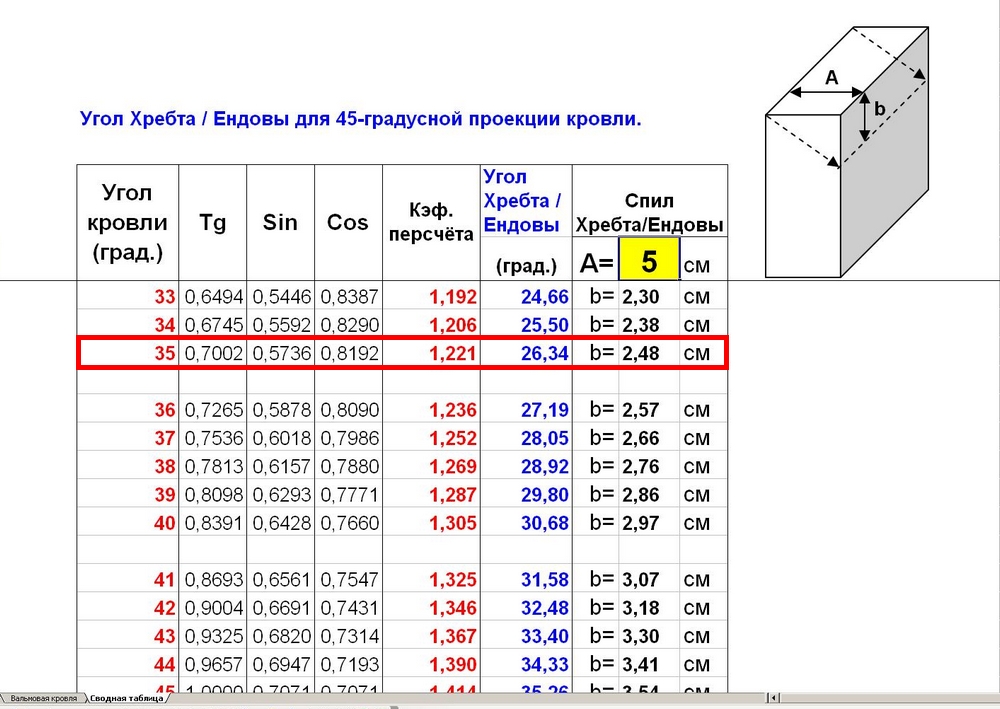

Исходник картинки в приложении к сообщению - файл "В помощь кровелю" вкладка Сводная таблица

Колонка Спил Хребта/Ендовы сделана как раз для вашего случая (ещё не проверялась, но должно быть всё нормально....можете проверить у себя на объекте на натуре обычным столярным угольником).

В жёлтое поле можно вводить требуемую величину (1/2 толщины хребтовой/ендовной стропилины - пересчитает.

P.S. К заинтересовавшимся.....

Вкладка "Вальмовая кровля" (см.исходник)работает в тестовом режиме - на натуре не проверялась.Данные вводятся в жёлтые поля....

Если кто то решит воспользоваться - проверьте сначала на одной-двух стропилинах.Длина стропильной ноги считается ДО ЦЕНТРА ХРЕБТОВОЙ.... Соответственно требуется поправка на толщину хребта.(потом введу в автомате - щас пока недосуг)...

Вопросы,замечания и предложения прошу направлять по моему адресу....

Буду рад, если пригодится.

[poison&son]

Довно хочу такую , но все не как ....., или голова не в том месте .
Дим классно , Спасибо!

[вятич]

Присоединяюсь к Сереже . Диме респект и уважуха .

[Клямер]

Тогда уж Пифагору и Эйлеру.... Да и древним грекам,индийцам до кучи..

Но всёравно - Спасибо за оценку скромных потугов....

Кстати - если в жёлтую клетку подставить единицу, то получим таблицу для Tg угла хребта/ендовы.... А это означает , что угол спила хребтовой стропилины и угол наклона самого хребта - это один и тотже угол. Такая вот ситуёвина..
