Узлы кровли Ruflex, Руфлекс

Для увеличения изображения кликните на соответствующей схеме

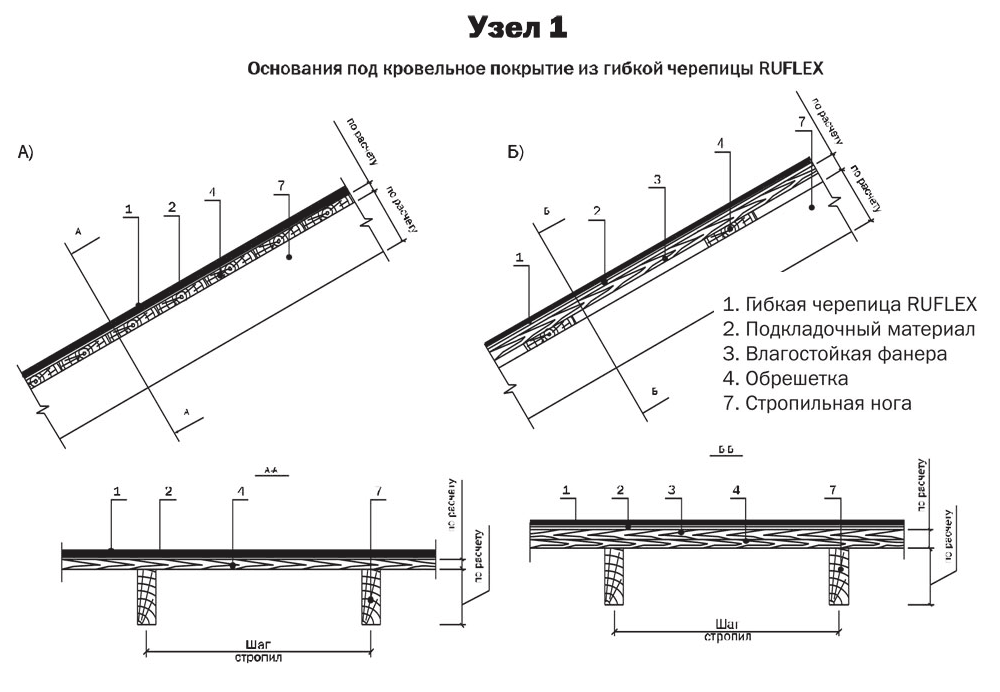

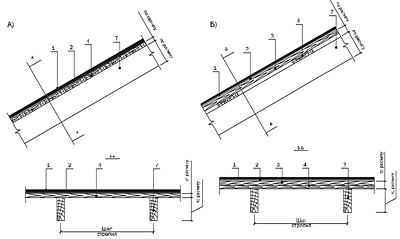

Узел 1 - Основание под кровельное из гибкой черепицы Ruflex

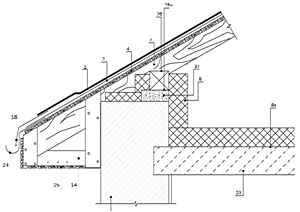

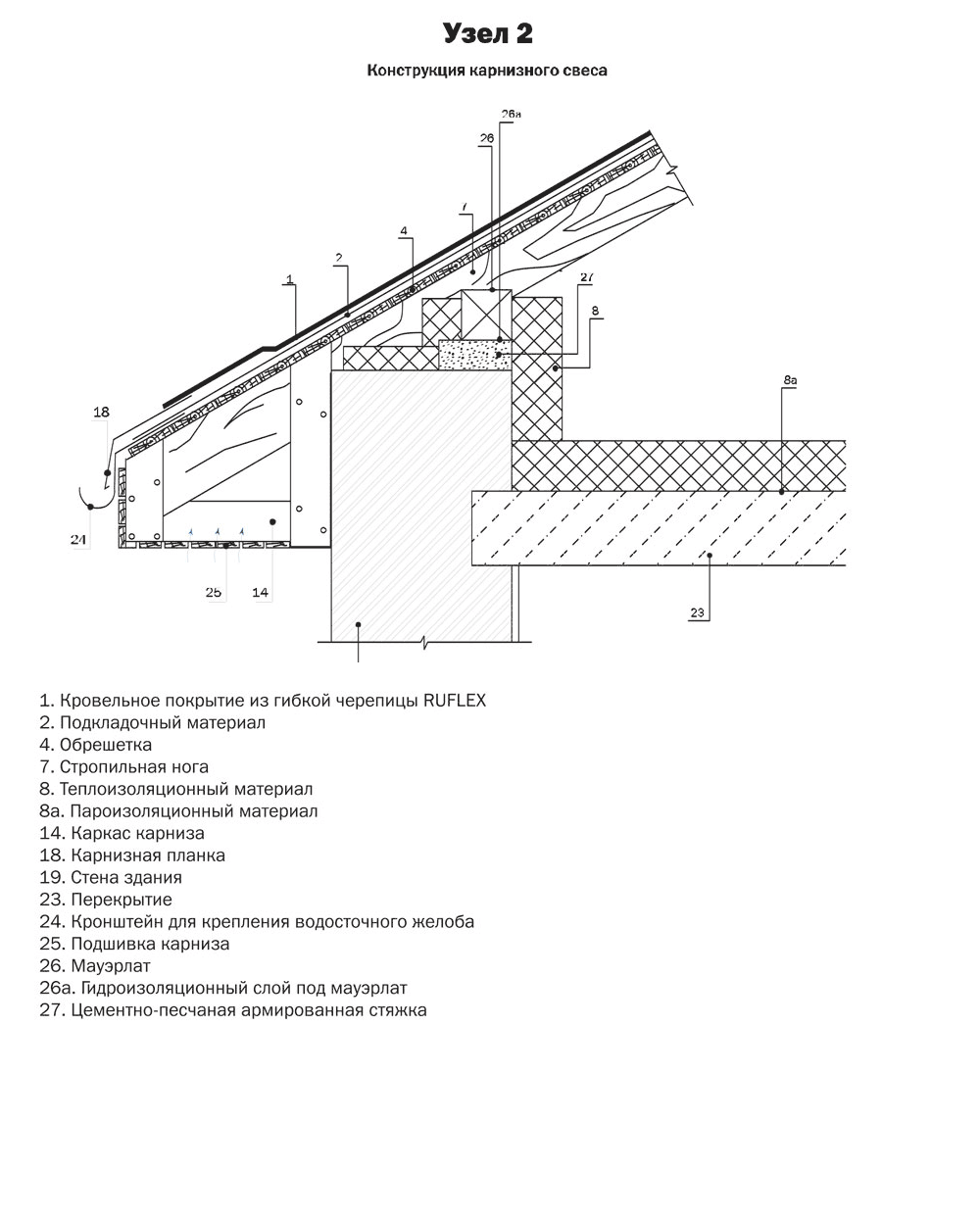

Узел 2 - Конструкция карнизного свеса

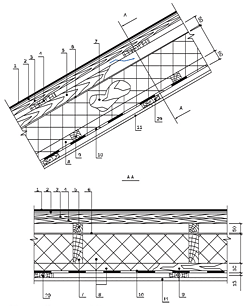

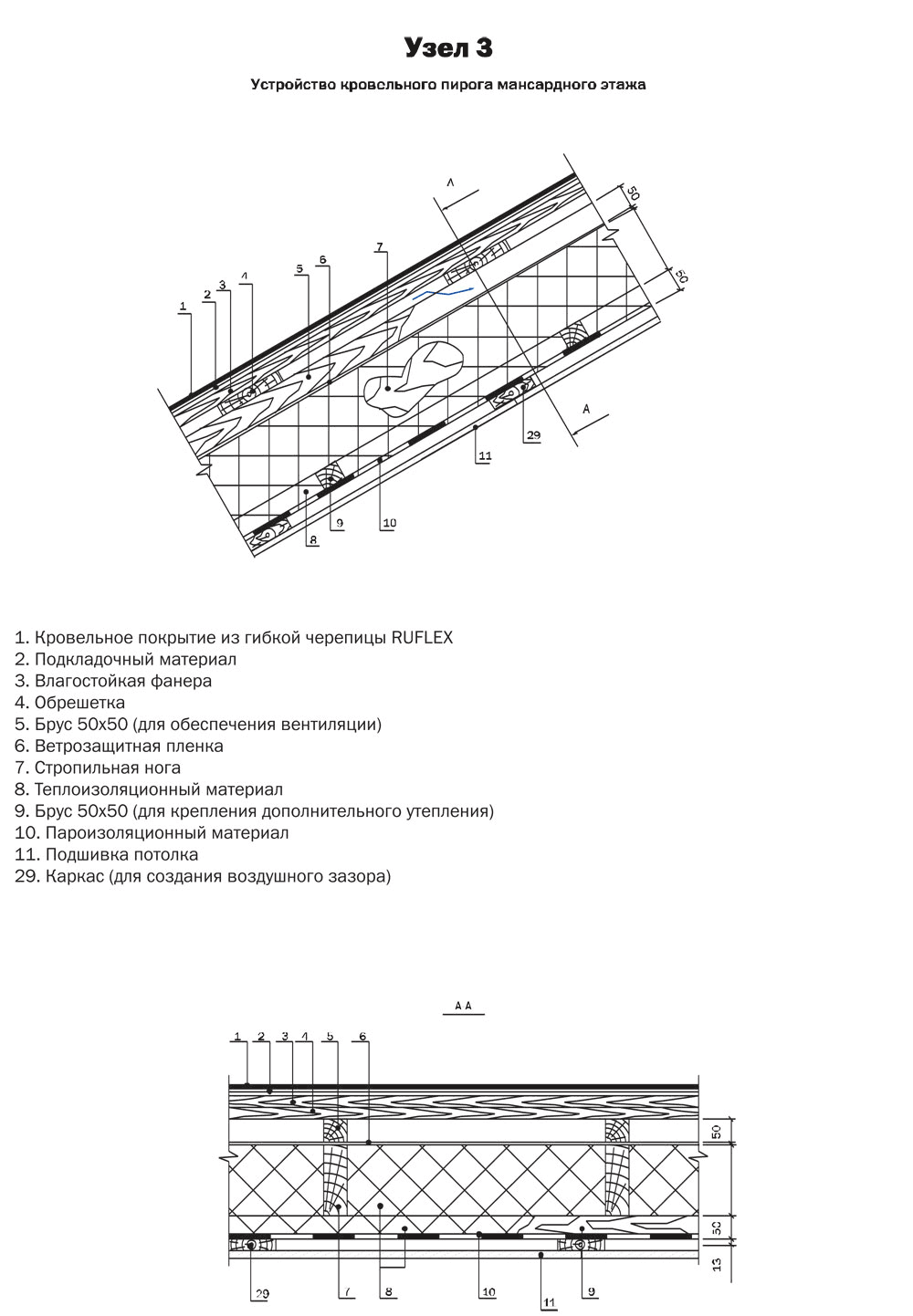

Узел 3 - Устройство кровельного пирога мансардного этажа

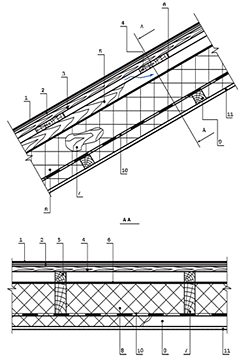

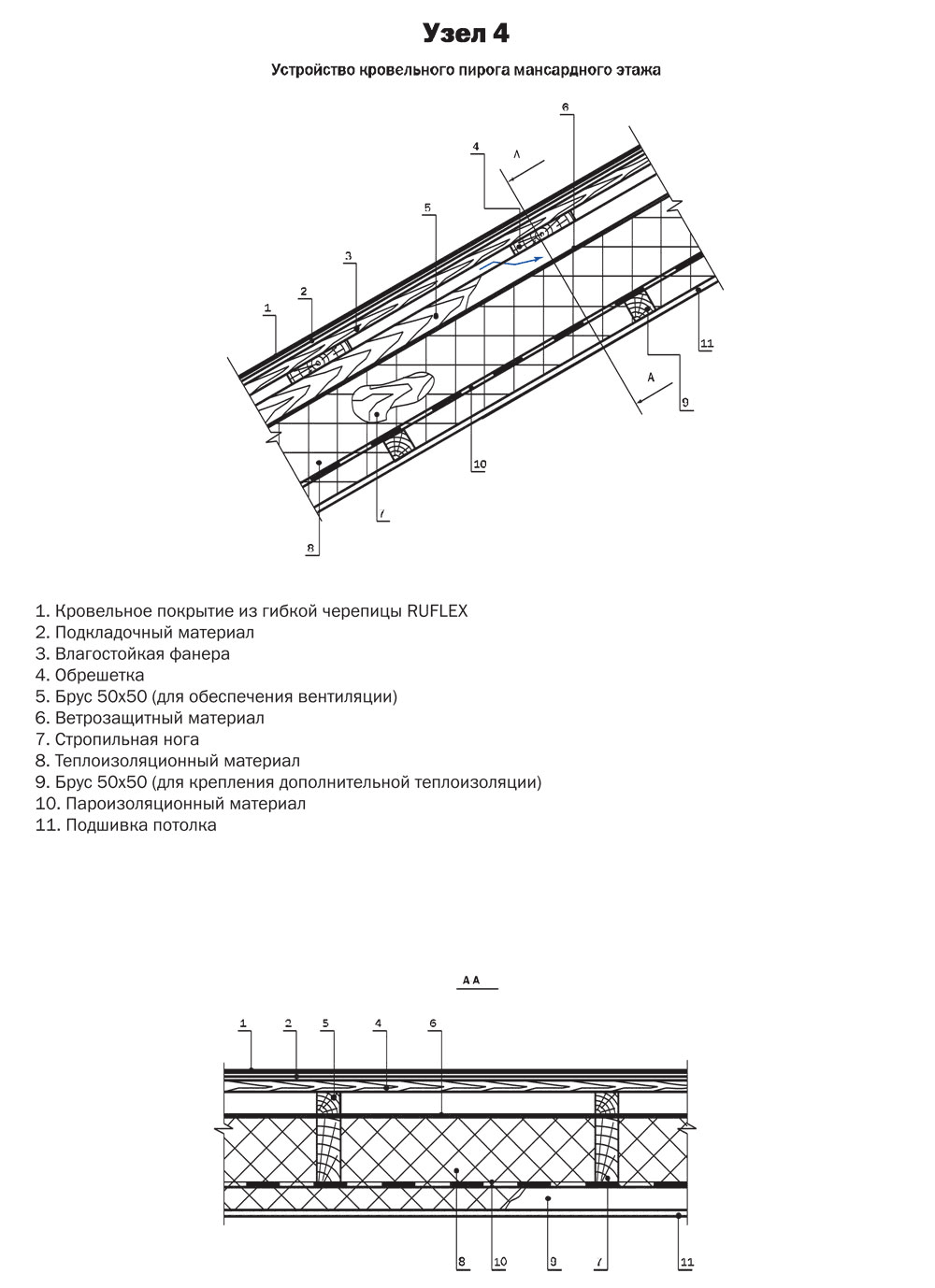

Узел 4 - Устройство кровельного пирога мансардного этажа

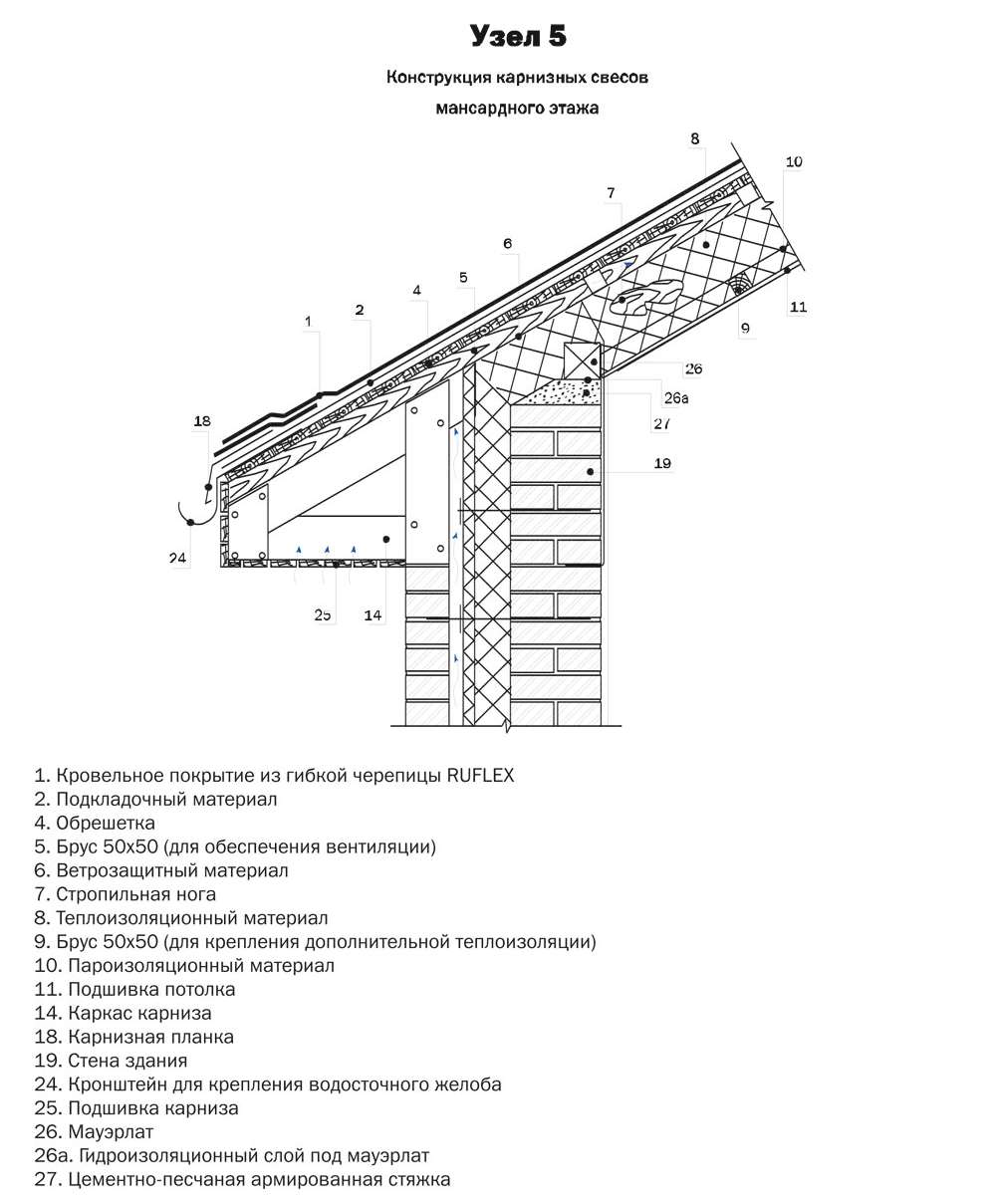

Узел 5 - Конструкция карнизных свесов мансардного этажа

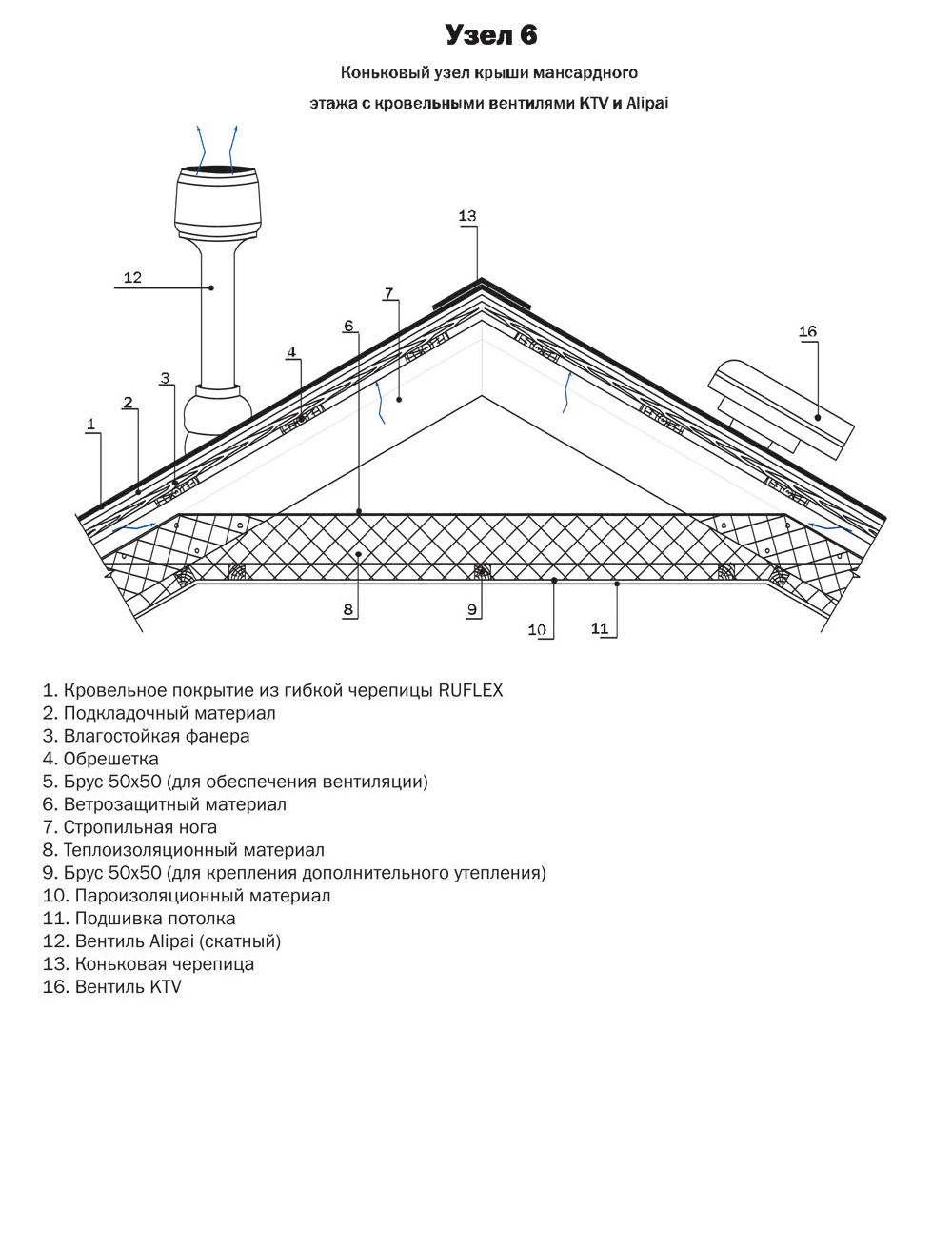

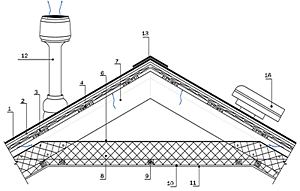

Узел 6 - Коньковый узел крыши мансардного этажа с кровельными вентилями KTV и Alipai

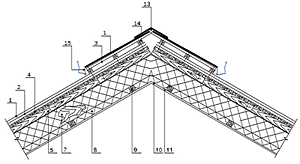

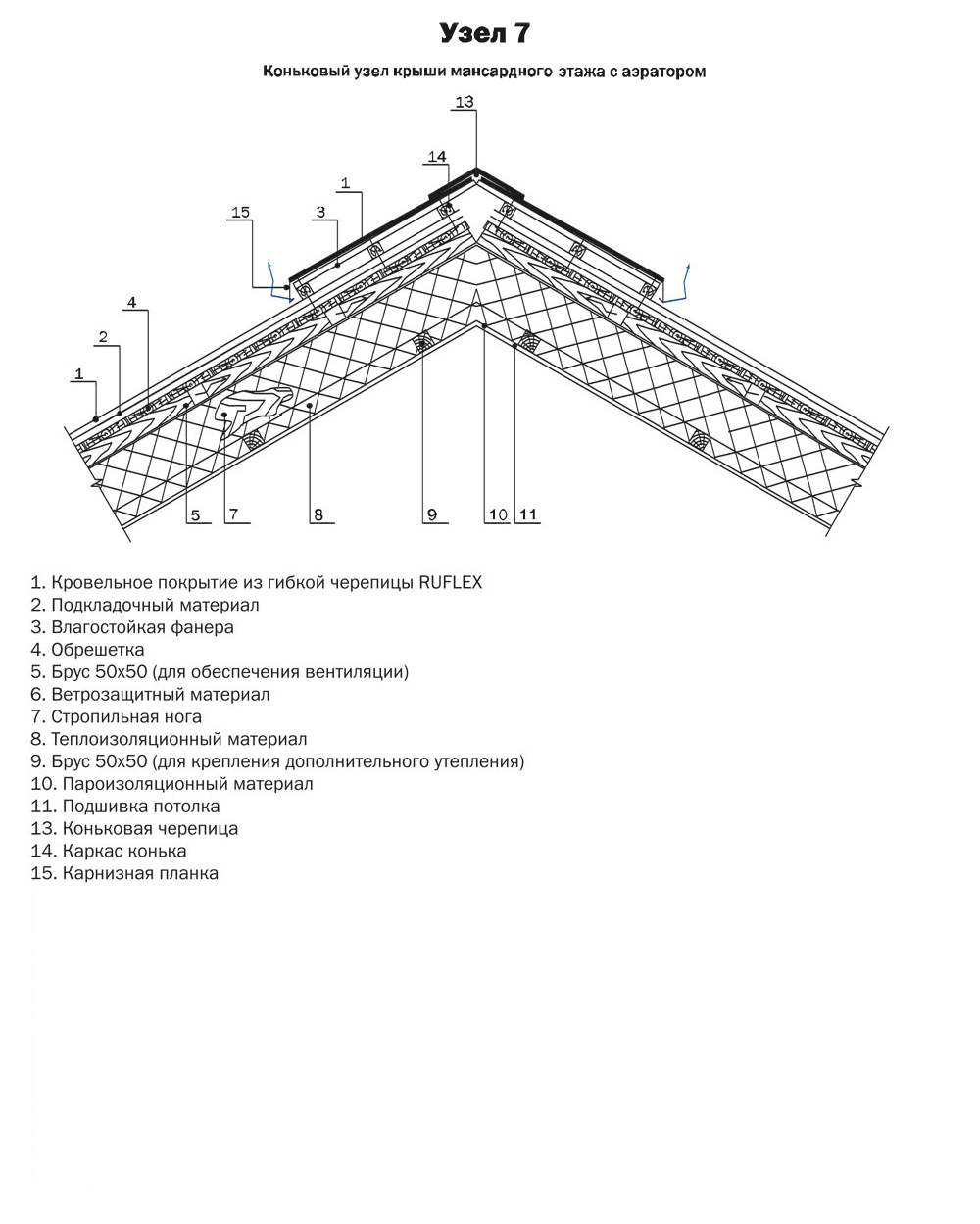

Узел 7 - Коньковый узел крыши мансардного этажа с аэратором

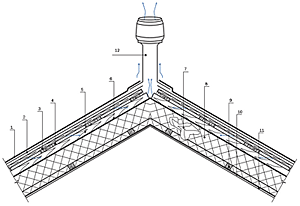

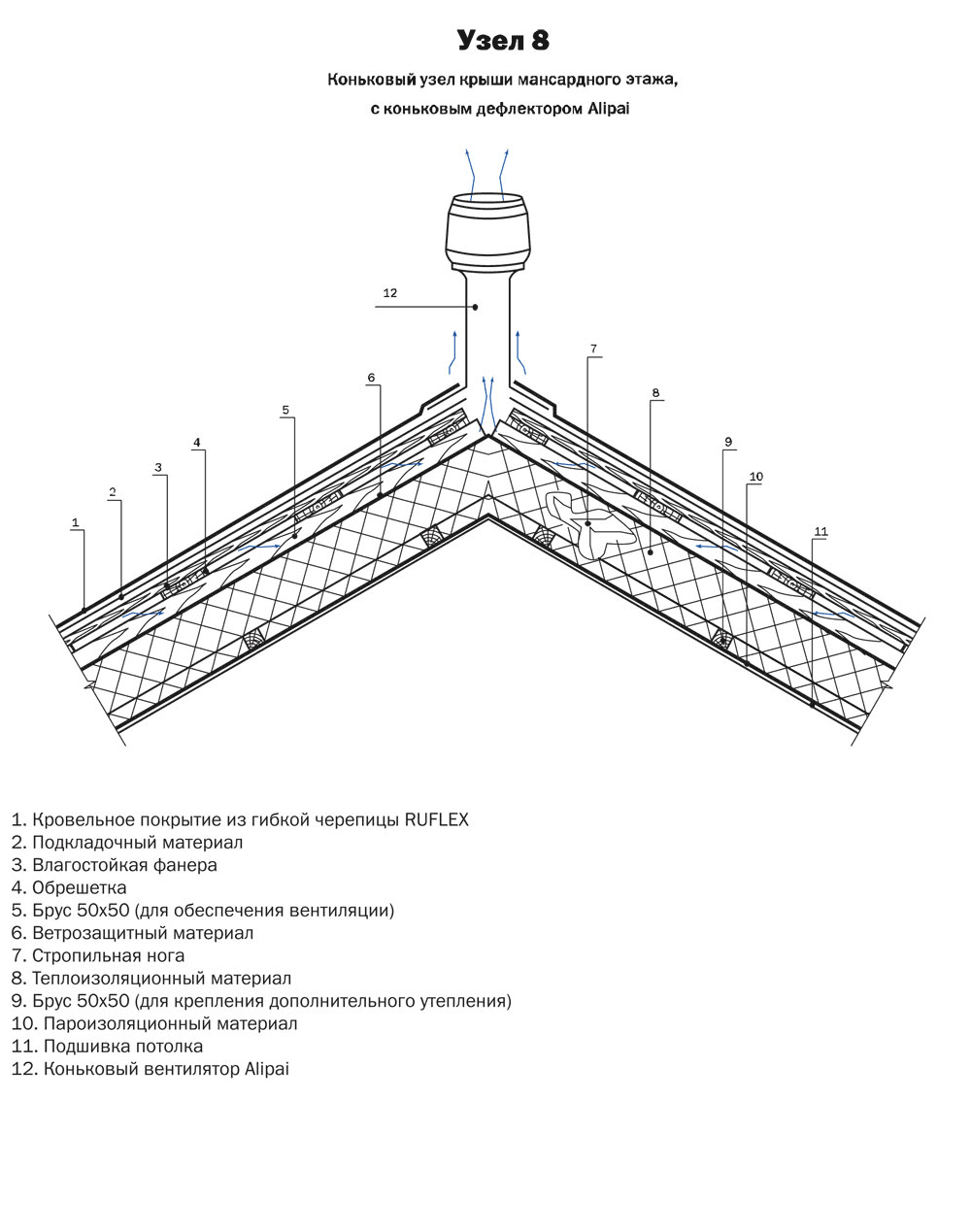

Узел 8 - Коньковый узел крыши мансардного этажа с коньковым дефлектором Alipai

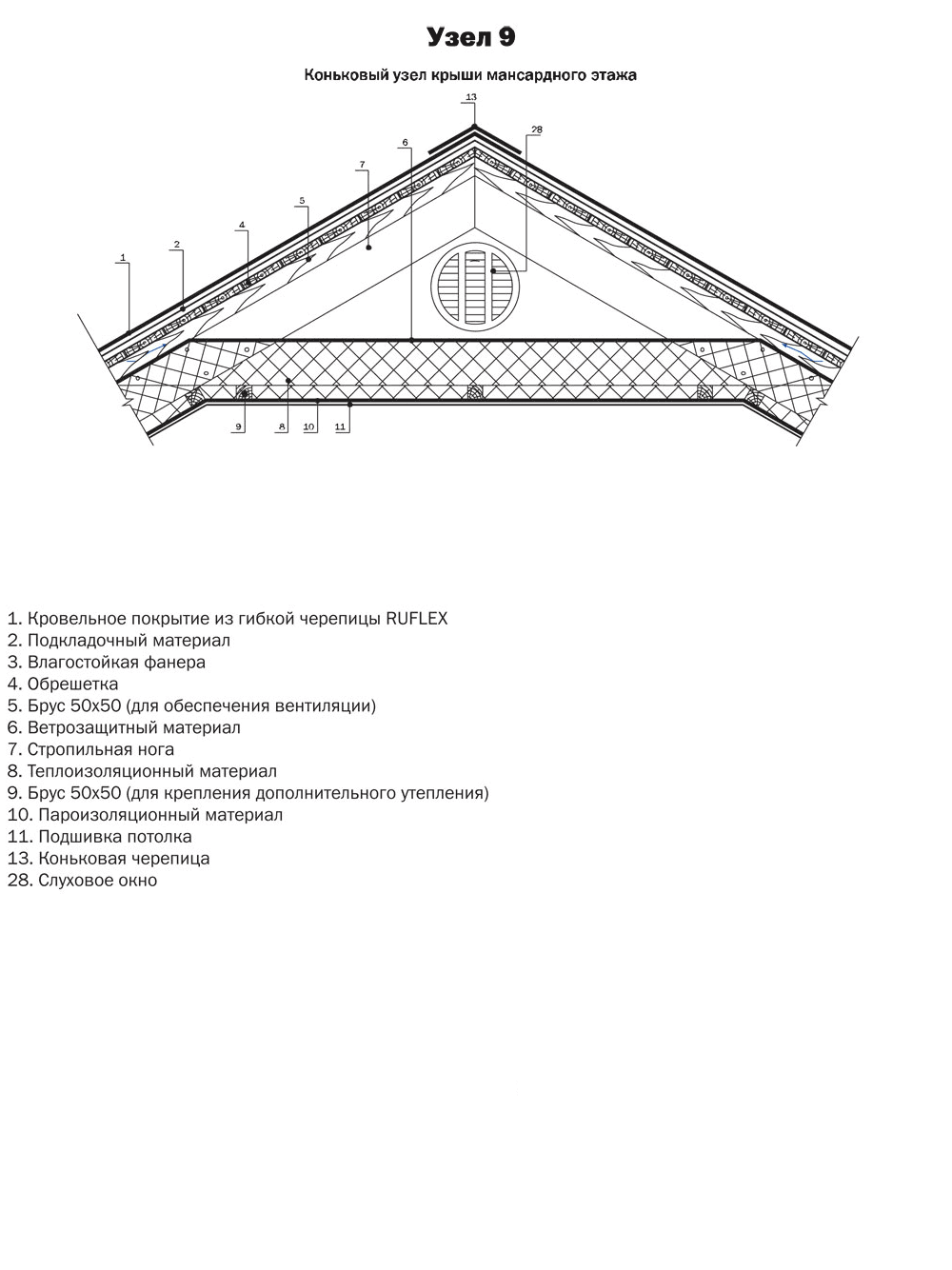

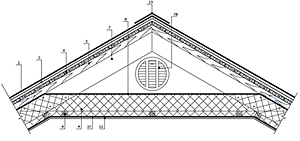

Узел 9 - Коньковый узел крыши мансардного этажа

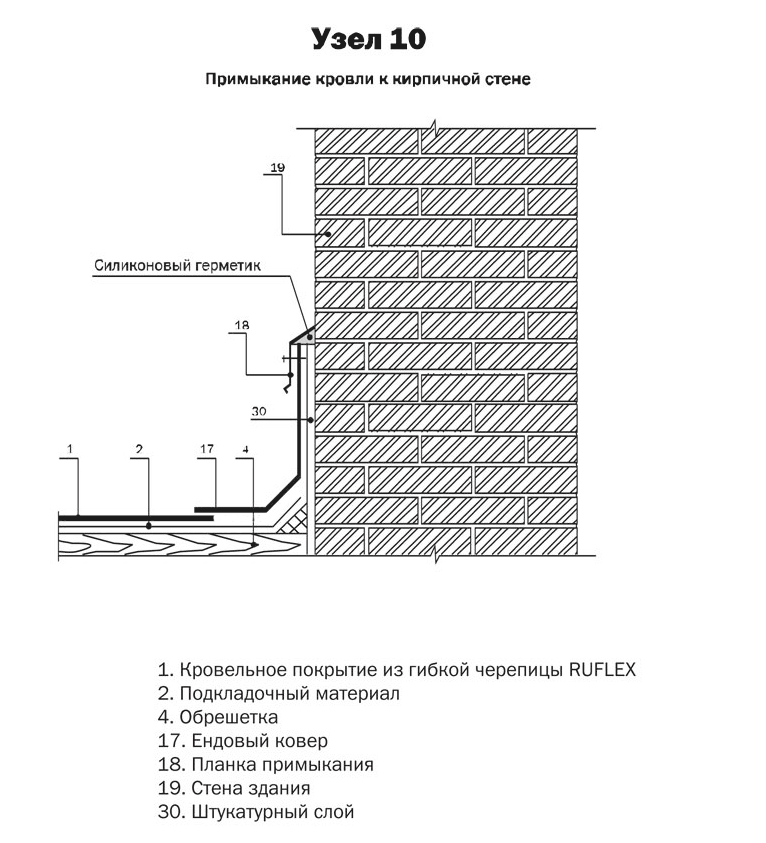

Узел 10 - Примыкание кровли к кирпичной стене

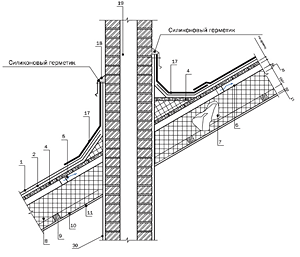

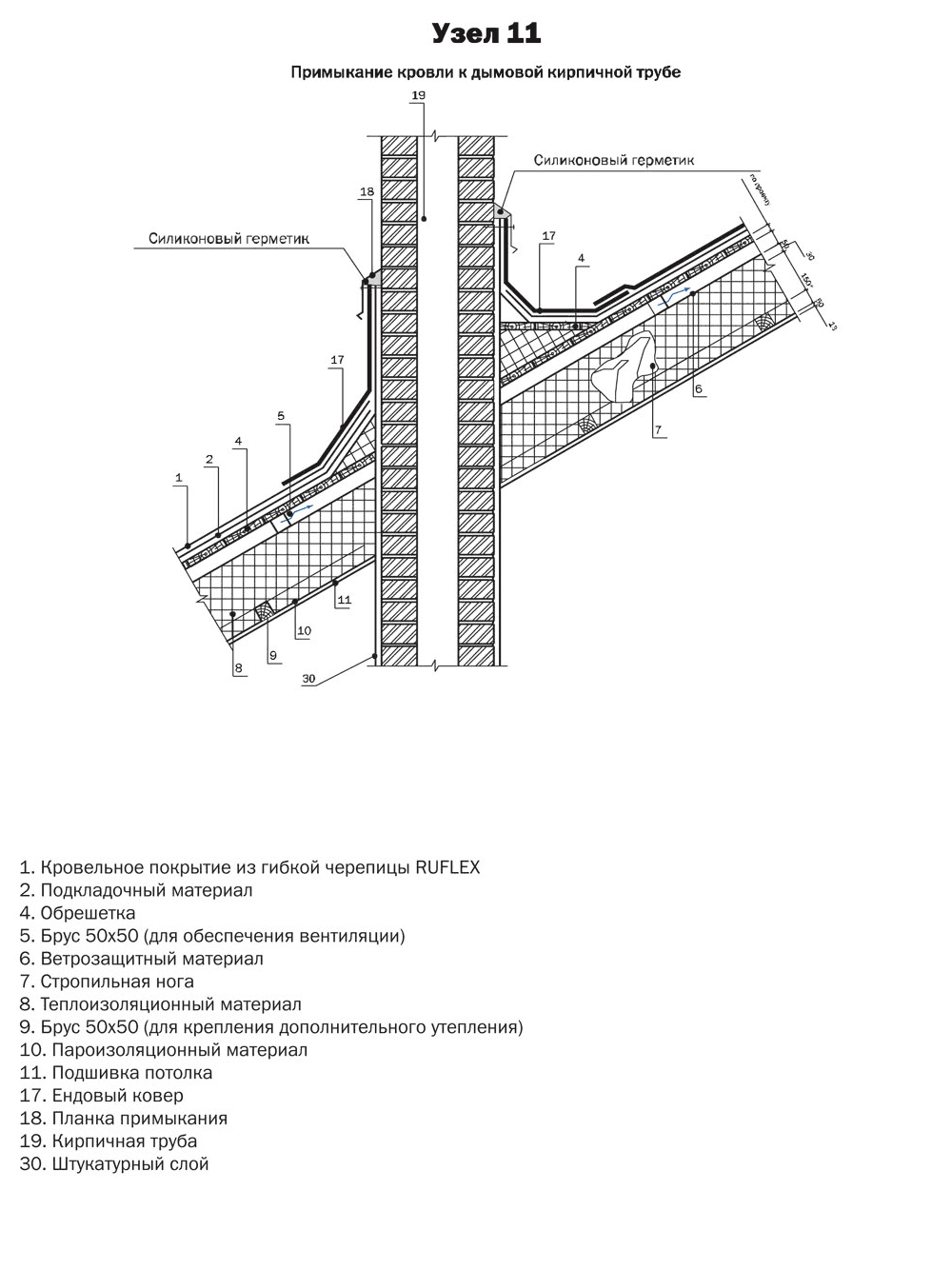

Узел 11 - Примыкание кровли к дымовой кирпичной трубе

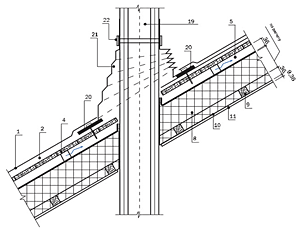

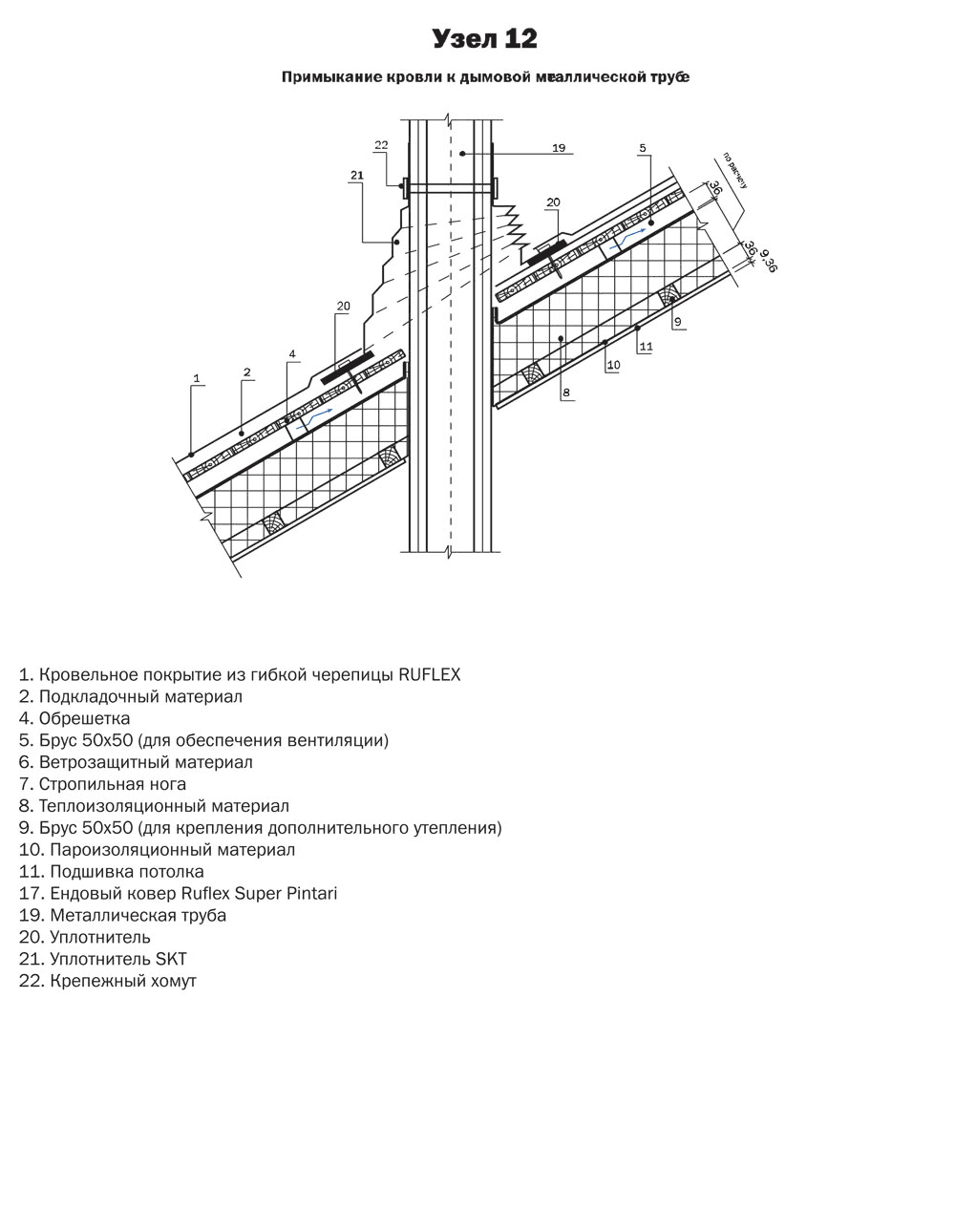

Узел 12 - Примыкание кровли к дымовой металлической трубе

 ИНСТРУКЦИЯ ПО МОНТАЖУ >>
