АНТИОБЛЕДЕНИТЕЛЬНАЯ СИСТЕМА ДЛЯ КРОВЕЛЬ

Этапы проектирования

Проектирование состоит из нескольких этапов:

1. Получение от заказчика чертежей зданий и сооружений с обозначением обогреваемых участков крыши и водостоков, с указанием конкретного назначения проектируемой системы обогрева.

2. Фотосъемка и измерение отдельных фрагментов обогреваемых участков кровли.

3. Классификация этих участков с последующим выделением характерных зон и опасных (сточки зрения накопления снега и образования льда) мест.

4. Определяются высота здания, длина, высота и ширина крыши, уклон кровли, длина и диаметр водосточных труб, длина и размеры лотков, желобов.

5. Разрабатывается техническое задание на проектирование, в котором, исходя из имеющегося опыта и рекомендаций, определяются обогреваемые зоны кровли, задаются удельные мощности обогрева для всех узлов системы; количество ниток и тип нагревательного кабеля, при необходимости уточняется алгоритм работы системы.

6. Рассчитывается потребное количество нагревательного кабеля, обогреваемых воронок и общая электрическая мощность системы.

7. Оценивается возможность срыва с поверхности крыши ледяных глыб и сосулек, сползания сугробов снега, намечаются решения по их предупреждению, установки элементов снегозадержания, работающих согласованно с системой антиобледенения.

8. Определяются тип, количество и параметры нагревательных секций и предварительные схемы их раскладки. Уточняются мощностные параметры системы обогрева в целом. Выбираются крепежные элементы из типового набора.

9. Вычерчиваются схемы раскладки нагревательных секций.

10. Проектируются силовая питающая сеть и система управления с учетом требований фазирования.

11. Выпускается полный пакет проектной документации, в который входят чертежи раскладки кабельных нагревательных секций, чертежи прокладки силовой и информационной кабельной сети, схемы подключения секций и воронок, систем автоматики, паспорт на систему кабельного обогрева «Теплоскат»

12. Разрабатывается комплект сметной документации, если это предусматривается договором с Заказчиком.

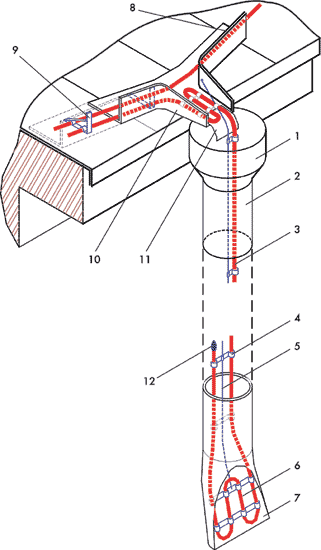

Обогрев водосточной трубы большого диаметра и желоба (пояснения к рисунку):

1 — водоприемная воронка;
2 — водосточная труба;
3 — нагревательный кабель;
4 — крепежный зажим;
5 — трос;
6 — отмет;
7 — усиленный обогрев отмета;
8 — водосборный желоб;
9 — кронштейн, крепящий кабель к желобу;
10 — направляющий лоток;
11 — поворотный элемент, обеспечивающий плавный изгиб кабеля;
12 — концевая муфта
