АНТИОБЛЕДЕНИТЕЛЬНАЯ СИСТЕМА ДЛЯ КРОВЕЛЬ

Составные части системы

Что в себя включает антиобледелительная система:

1. Распределительную и информационную сеть, обеспечивающую питание для всех элементов греющей части и проведение информационных сигналов от датчиков до щита системы управления. В состав системы входят силовые и информационные кабели, соответствующие условиям работы на кровле, распределительные коробки и крепежные элементы.

2. Греющую часть, состоящую из нагревательных кабелей и аксессуаров для их крепления на кровле, и непосредственно выполняющую задачу перевода осадков в виде снега или инея в воду вплоть до полного их удаления. В состав греющей части могут входить также воронки со встроенным подогревом, элементы снегозадержания, взаимодействующие с нагревательными элементами.

3. Систему управления, содержащую шкаф управления, специальные терморегуляторы, датчики температуры, осадков и воды, пускорегулирующую и защитную аппаратуру, соответствующую мощности системы и классу исполнения шкафа управления.

Типовые обогреваемые зоны:

1. Водосточные трубы на всю длину.
2. Водосточные желоба и лотки.
3. Водосточные воронки и зоны вокруг них площадью около 1 м2.
4. Узлы входа желобов в водосточные трубы.
5. Ендовы (линии стыка плоскостей крыши), другие примыкания к плоскости кровли — мансардные окна, фонари, аттики.
6. Водометы и водометные окна в парапетах.
7. Карнизы крыш.
8. Капельники.
9. Поверхности плоских крыш и бетонных водосточных лотков.
10. Дренажные и водосборные лотки в грунте под водосточными трубами.

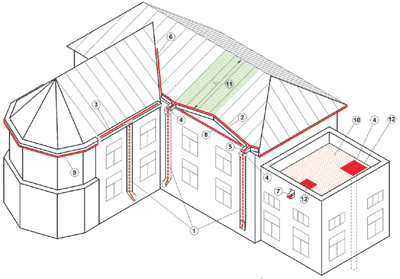

Пояснения к рисунку:

1 — водосточные трубы;
2 — водосборные желоба;
3 — водосборные лотки;
4 — воронки;
5 — направляющий лоток;
6 — ендова;
7 — водомет;
8 — карниз;
9 — капельник;
10 — плоская кровля;
11 — площадь водосбора желоба;
12 — площадь входного обогрева
