Задвижки — виды и применение

Задвижки относятся к запорной арматуре для трубопроводов. Их функциональное предназначение — перекрывать поток рабочей среды. При открытой арматуре гидравлическое сопротивление свободному ходу потока сведено к минимуму, направление движения рабочей среды не изменяется, поскольку отсутствуют повороты. Конструкция задвижки оптимальна и позволяет подавать поток транспортируемого вещества в любом направлении, горизонтально и вертикально. Существует большой выбор задвижек разных типоразмеров, что позволяет подобрать запирающее изделие для любого трубопровода.

Виды задвижек

Задвижка состоит из стального или чугунного корпуса с патрубками, которые врезаются в трубопровод, крышки с сальниковым узлом и привода. По типу присоединения патрубков задвижки делятся на три вида:

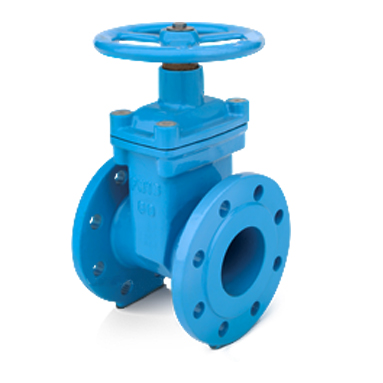

• Фланцевые — концы патрубков оснащены фланцами, которые обеспечивают простой монтаж и быструю замену арматуры при необходимости.

• Приварные — патрубку выполнены в виде труб, диаметр которых соответствует диаметру участка трубопровода для установки арматуры. Для монтажа применяется сварка. Этот тип арматуры не распространен.

• Муфтовые — применяются для монтажа на трубах диаметром до 50 мм, встречаются крайне редко.

Основополагающий показатель, по которому различают задвижки с точки зрения конструкции, это тип запорного элемента. По этому параметру различают несколько видов задвижек:

• Клиновые — запирающая деталь имеет форму клина. В зависимости от типа клина, различают двухдисковые задвижки, изделия с упругим и с цельным жестким клином. Вариант исполнения следует выбирать с учетом соотношения цены металлоемкости, уровня герметичности и функциональности.

• Параллельные — арматурные изделия с параллельными поверхностями уплотнительных частей затвора. Существуют двухдисковые параллельные задвижки (запирающая деталь представляет собой два диска) и шиберные задвижки (запирание производится с помощью пластины). Шиберные изделия применяются в трубопроводах для перекачки рабочих сред с механическими включениями (песок, зола, обломки минералов).

• Шланговые — рабочая среда движется по гибкому шлангу, перекрытие происходит за счет пережатия патрубка. Шланговые задвижки обеспечивают отличную герметизацию, подходят для монтажа на горизонтальных и вертикальных участках трубопровода.

Следующий параметр, который важно учитывать при покупке запорной арматуры — материал корпуса. По этому признаку задвижки делятся на несколько видов:

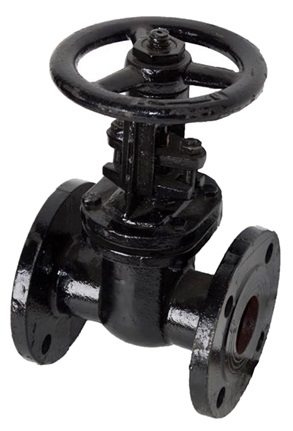

• Чугунные — монтируются на водопроводах, газопроводах и в других системах ЖКХ. Отличаются низкой стоимостью, однако из-за хрупкости чугуна требуют бережного обращения при установке. Скручивание или сжатие может привести к поломке изделия.

• Стальные — обладают высокой износостойкостью и прочностью, применяются в промышленных трубопроводах.

• Латунные и бронзовые задвижки — выпускаются с патрубками под муфтовое соединения, практически не востребованы в современных системах.

При выборе задвижки необходимо учитывать диаметр трубопровода, тип присоединения, тип привода, вид рабочей среды в системе и ряд других характеристик. На сайте компании «НХИ» представлен широкий выбор арматурных изделий. Мы поставляем собственную продукцию для нефтегазовой и химической промышленности, обеспечиваем арматурой предприятия ЖКХ и застройщиков по всей стране. Консультант компании поможет выбрать изделия для трубопровода с заданными параметрами. Обращайтесь по телефону и оставляйте заявки на приобретение задвижек на сайте.
