Подъемные механизмы: разновидности, устройство и критерии выбора

Выбор подъемного механизма позволяет решать поставленные задачи в соответствии с назначением устройства и его конфигурацией.

Лебедка – это тяговый механизм, способный перемещать грузы в горизонтальном положении. Ее конструкция состоит из катушки с тросом и ручного/электрического привода. Принцип работы заключается во вращении барабана и последующего наматывания/раскручивания каната в зависимости от направления движения вала.

Разновидности подъемных механизмов

Различают несколько видов лебедки:

• Механические, иначе называемые ручные. Функционируют за счет прикладываемой силы человека. Полностью автономны от электросети или аккумулятора. Приводятся в действие за счет рычага.
• Электрические. Для питания необходимо соединение с аккумулятором или электросетью. Оператор не прикладывает усилий для перемещения груза. На скорость и тяговое усилие влияет мощность оборудования.
• Барабанные. Относятся к самым популярным. Суть работы заключается в наматывании троса на барабан для подъема груза. Для полноценного функционирования требуется монтаж на ровной поверхности.
• Рычажные. Их конфигурация включает барабан с намотанным тросом, храповый механизм и приводной рычаг. Главными плюсами устройства являются компактность, универсальность, высокая грузоподъемность.
• Устройства с червячным механизмом. Их особенность — наличие редуктора червячного типа «винт Архимеда», который повышает эффективность работы лебедки.

В зависимости от поставленных задач, которые чаще возникают перед оператором, и выбирают необходимый тип агрегата.

Устройство лебедки

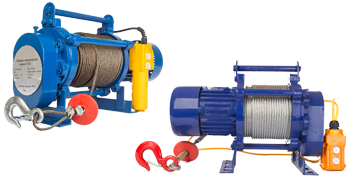

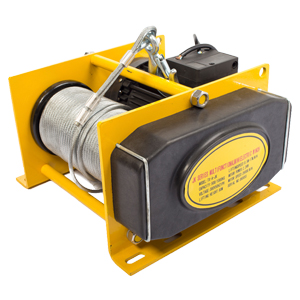

Электрический подъемный механизм состоит из 6 частей: двигателя, барабана грузовой лебедки, рамы, тормозной системы, пульта управления и троса. Силовой агрегат необходим для запуска механизма, а также для преобразования электроэнергии в силу тяги. Чтобы трос не двигался, его фиксируют с помощью тормозной системы.

Для упрощения управления механизмом потребуется пульт. Немаловажную роль во всем устройстве играет трос, поскольку именно его диаметр и прочность влияют на возможность перемещать тяжеловесный груз.

Критерии выбора

Чтобы купить лебедку электрическую 220В, нужно учитывать важные параметры: усилие, напряжение и длину троса, а также способ установки и сферу применения электромеханизма. По способу установки разделяют переносные и стационарные агрегаты, по сфере применения — автомобильные и обычные.

Напряжение учитывают при выборе электрических моделей. Если нужно подключить устройство к аккумулятору, тогда покупают модели с питанием 12 и 24 В. Если же оборудование функционирует от электросети, тогда для однофазной сети выбирают 220 В, для трехфазной – 380 В.

В зависимости от достигаемой цели выбирают длину троса. При буксировке автомобиля достаточно 30 м, на небольшом производстве потребуется 10-20 м, на строительной площадке – около 100 м.
