ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛОЧЕРЕПИЦЫ RUUKKI



Монтаж металлочерепицы, Обрешётка

При разметке досок обрешетки обратитесь к проектировщику. Для обрешётки,под металлочерепицу используются доски 32 х 100 мм, их устанавливают с нужным интервалом, в зависимости от того, с каким видом черепицы ведутся работы /см.рис./. Выходящая на карниз доска должна быть на 10 - 15 мм толще других. ПОСМОТРИТЕ РИСУНОК ОБРЕШЁТКИ!

Обрешетка и прокладка

Внимание! Обрешетка всегда укладывается сверху на гидроизоляционный материал. При монтаже обрешетки под металлочерепицу всегда рекомендуется использовать для прокладки гидроизоляционный материал, если есть причины подозревать, что вентиляция под кровельными листами будет недостаточна. Цель гидроизоляции под обрешеткой - предотватить возникновение конденсата с нижней стороны кровельного листа. Материал гидроизоляции должен впитывать влагу со стороны теплоизоляции.

Торцевая планка металлочерепицы

Торцевая планка должна быть выше обрешётки на высоту профильного листа / см. рисунок/.
У МОНТЕРРЕЙ 40 мм
У ЭЛИТ 60 мм
У КАСКАДА 45 мм
Посмотрите рисунок! Доски обрешетки прибиваются к стропилам оцинкованными гвоздями

Коньковая планка

Чтобы коньковая планка была хорошо закреплена, под неё по обе стороны прибиваются по две дополнительные доски.

Карнизная планка

Карнизная планка RL крепится прежде, чем листы кровли. Для нахлёста хватит 100 мм. Планку крепят оцинкованными гвоздями с расстоянием 300 мм. Чтобы обрезать лист, пользуются ножницами по жести.

Монтаж металлочерепицы, кровельных листов

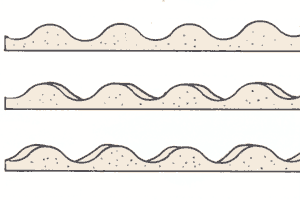

Монтаж листов необходимо начинать с торца на двухскатной крыше, а на шатровой крыше листы устанавливают и крепят от самой высокой точки ската по обе стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом. У листов разного типа капиллярная канавка находится следующим образом: у ЭЛИТ на волне левого края, у МОНТЕРРЕЙ на волне левого края, у КАСКАД на левом крае. Монтаж кровельных листов можно начинать как с левого д и с правого торца. Когда монтаж начинают с левого края, то следующий лист устанавливается под последнюю волну предыдущего листа. Этот приём в какой-то степени облегчает работу монтажа листов. Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40 мм. СОВЕТУЕМ вначале три - четыре листа закрепить одним шурупом на коньке, выровнять их строго по карнизу, а затем крепить окончательно по всей длине. Установите первый лист и прикрепите его одним шурупом у конька. Затем уложите второй лист так. чтобы нижние края составляли ровную линию. Скрепите нахлёст одним шурупом по верху волны под первой поперечной складкой. Если теперь покажется, что листы "не стыкуются", следует сначала приподнять лист от другого, а затем, слегка наклоняя лист, двигаясь снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Скрепите, таким образом, 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только затем крепите листы окончательно к обрешётке. Или... нахлёсты подровнять по низу... листы между собой... поверхность к обрешётке...

Места нахлёста по ширине

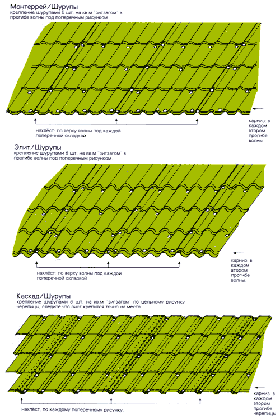

Крепление листов металлочерепицы к обрешётке

Профильные листы металлочерепицы Элит и Каскад крепятся всегда шурупами. Листы металлочерепицы Монтеррей можно крепить и гвоздями, /но советуем всё-таки крепление шурупами/. В работе с шурупами очень удобна электродрель с насадкой /гнездом/ для шурупов. Самонарезающие шурупы с уплотнительной шайбой RA 4,8 х 28 ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам металлочерепицы. На один кв.м металлочерепицы требуется 6 шурупов "саморезов", учитывая, что по краю лист металлочерепицы крепится только в каждой второй волне.

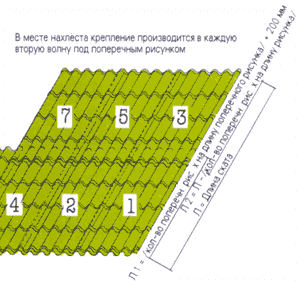

Места нахлёста по длине

В таких местах листы устанавливаются по поперечному рисунку /для нахлёста достаточно 250 мм/ и крепятся как и указано выше. И всё-таки каждый такой случай решается конкретно. В месте нахлёста крепление производится в каждую вторую волну под поперечным рисунком.

Внутренний стык

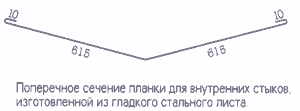

Внутренний стык на крышах, имеющих форму латиской буквы L выполняется из гладкого листа металлочерепицы. Сначала монтируется сплошная деревянная конструкция с гидроизоляцией, высота которой как и у обрешётки, а затем устанавливается гладкий лист металлочерепицы. Герметизация зазора между кровельным листом металлочерепицы и внутренним стыком выполняется с применением специального уплотнения.


Для внутренних стыков имеется также стандартная планка для разжелобки LSJ, выпускаемая фирмой РАННИЛА (RANNILA). Нахлёст планок для разжелобки должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой. На внутренний стык можно смонтировать накладку ендовы LSPL. Её крепят без уплотнителей, заклёпками или шурупами по верху волны профиля с расстоянием в 300 - 500 мм.

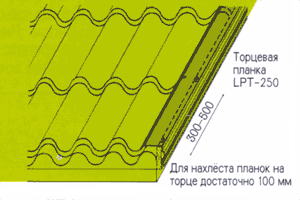

Торцевая планка

Торцевая планка LPT-250 крепят к деревянному основанию шурупами. Когда основание выполнено по инструкции /см. выше/, то тогда торцевая планка легко покрывает торец поверх волны профиля.

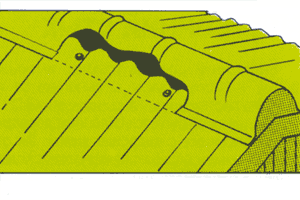

Коньковая планка

Конёк крыши закрывается только тогда, когда все листы кровли уже установлены и закреплены, а также уплотнительная лента под коньковые планки уже прибита. Убедитесь,что все первые шурупы, держащие лист и уплотнительная лента накроются коньковой планкой. Планки конька крыши крепятся на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклёпками.

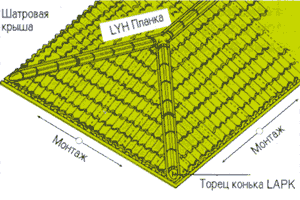

На крышах такой формы планки фронтона раздваиваются от конька особой планкой формы "У" и эта же планка покрывает собой образовавшийся угол. Крепление шурупами. Торец такой планки устанавливается во внутрь конька и сверху крепится шурупами.

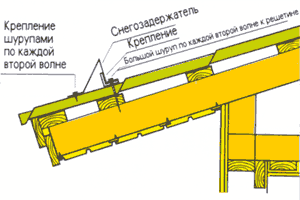

Снегозадержатель

Скатывание снега в нежелательных местах, например над входом, можно предотвратить, используя снегозадержатель LE /в комплект входит и крепление/. Снегозадержатель крепится под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большим шурупом. Нижний край снегостопорной планки крепится к профильному листу по каждой второй волне шурупами обычного размера.


Уплотнительные ленты


При монтаже металлочерепицы уплотнительные ленты используются только под коньком и на стыках у крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах швов внахлёстку и сквозных выходов для уплотнения можно использовать силиконовую массу или другой подобный герметик. Можно заказать нужные уплотнительные ленты КАРРУСЕЛ. Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, лишь затем конёк или стык покрываются планками.
