Конек и исполнение ребра с использованием диффузионной мембраны Tyvek®
|
|

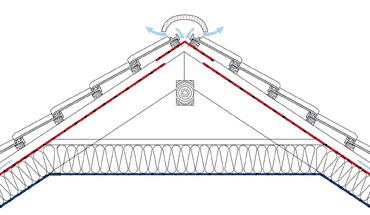

Исполнение конька для частично изолированной скатной кровли

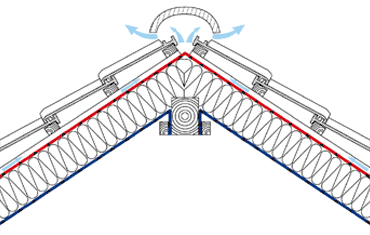

Исполнение конька для полностью изолированной скатной кровли
|
- Наложить материал Tyvek® непосредственно на слой теплоизоляции.
- Протянуть полотно материала Tyvek® по коньку/ребру (нахлест 20 см).
- В зонах, подверженных воздействию ветра, закрепить нахлест клеем.
- Установить контррейки и закрепить над ними полосу пленки Tyvek® шириной ок. 50 см так, чтобы на обеих сторонах обеспечивался нахлест 20 см по отношению к основной части полотна.
|

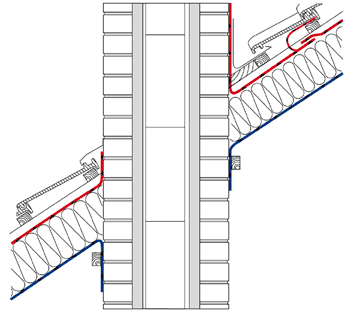

Исполнение дымоотвода с использованием диффузионной мембраны Tyvek®
|
 |
- Наложить материал Tyvek® вокруг дымоотвода (примерно на 5 см выше твердой кровли) и уплотнить для защиты от осадков клеящей лентой.
- Заклеить срезы на углах.
- Поступающую с плоскости воду отводить по желобу путем прокладывания ендовы из пленки (входящий угол) на прилегающих частях стропил.
- Далее производится герметизация стыков дымоотвода с кровлей с применением традиционных водоотводящих желобов и крепежных элементов.
|

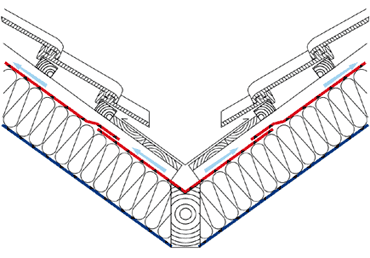

Конструкция ендовы с использованием диффузионной мембраны Tyvek®
|
|
Конструкция ендовы с использованием материала Tyvek®
|
- Наличие в секторе ендовы большого количества влаги требует принятия особых мер, чтобы надежно предотвратить ее проникновение.
- Полотно материала Tyvek® шириной не менее 50 см наложить в виде ендовы и закрепить.
- Приходящие со скатов полотна наложить с одинаковым нахлестом на полотна ендовы и закрепить гвоздями или скобами.
- Заклеить нахлесты в ендове, чтобы не допустить их отрыва под воздействием протекающей воды.
- В кровлях с небольшими углами наклона и там, где ожидается особенно много воды, например, в ендовах большой длины , при нескольких сливающихся канавках, следует использовать два слоя пленки Tyvek®.
|

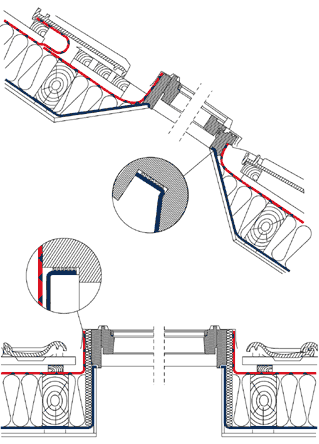

Использование диффузионной мембраны Tyvek® при установке мансардного окна
|
|
Соединения с использованием материала Tyvek®
при установке окна в кровле
|
- Полотно материала Tyvek® в секторе соединения наложить на оконный короб на ширину не менее 5 см и закрепить.
- Заклеить соединение таким образом, чтобы вода от осадков не могла в него проникнуть.
- Воду с поверхности над окном нужно надежно отводить на плоскость кровли путем установки гибких угловых элементов.
|
Исполнение карнизного свеса с использованием диффузионной мембраны Tyvek®
|
 |
1. Установка мембраны Tyvek® с заведением в водосточный желоб.
Поступление воздуха над водостоком.
Недостатки:
- Уменьшенное сечение вентиляции.
- Неплотности распознаются с запозданием.
|
 |
2. Установка мембраны Tyvek® на обрешетку под водосточным желобом.
Плоскость обрешетки для притока воздуха = плоскости осушения.
Преимущества:
- При образовании наледи кровля проветривается.
- Приклеить пленку Tyvek® к обрешетке в области свеса кровли.
|

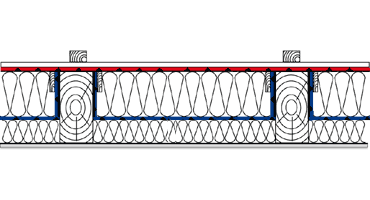

Санация с помощью диффузионной мембраны Tyvek®
|
|
Санация с помощью пленки Tyvek®
|
- Дополнительная изоляция с внутренней стороны.
- Санация начинается с установки изоляционного слоя между стропилами с внутренней стороны помещения.
- Пароизоляция Tyvek® SD2 накладывается на нее между стропилами и герметично прикрепляется к внутренним сторонам стропил.
- Пространство, остающееся между стропилами заполняется теплоизоляционным материалом и закрывается пленкой Tyvek® Supro c клеящей лентой.
|
| |
|
